Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.22.2 AN MOTORS ASI100.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "открыть, закрыть, стоп"».
Дип-переключателем на блоке управления ворот отключается функция «автозакрытие»:
Номер переключателя: 1 2
Положение переключателя: off X
Таблица 68. Установка микропереключателя S3 ворот ASI100.

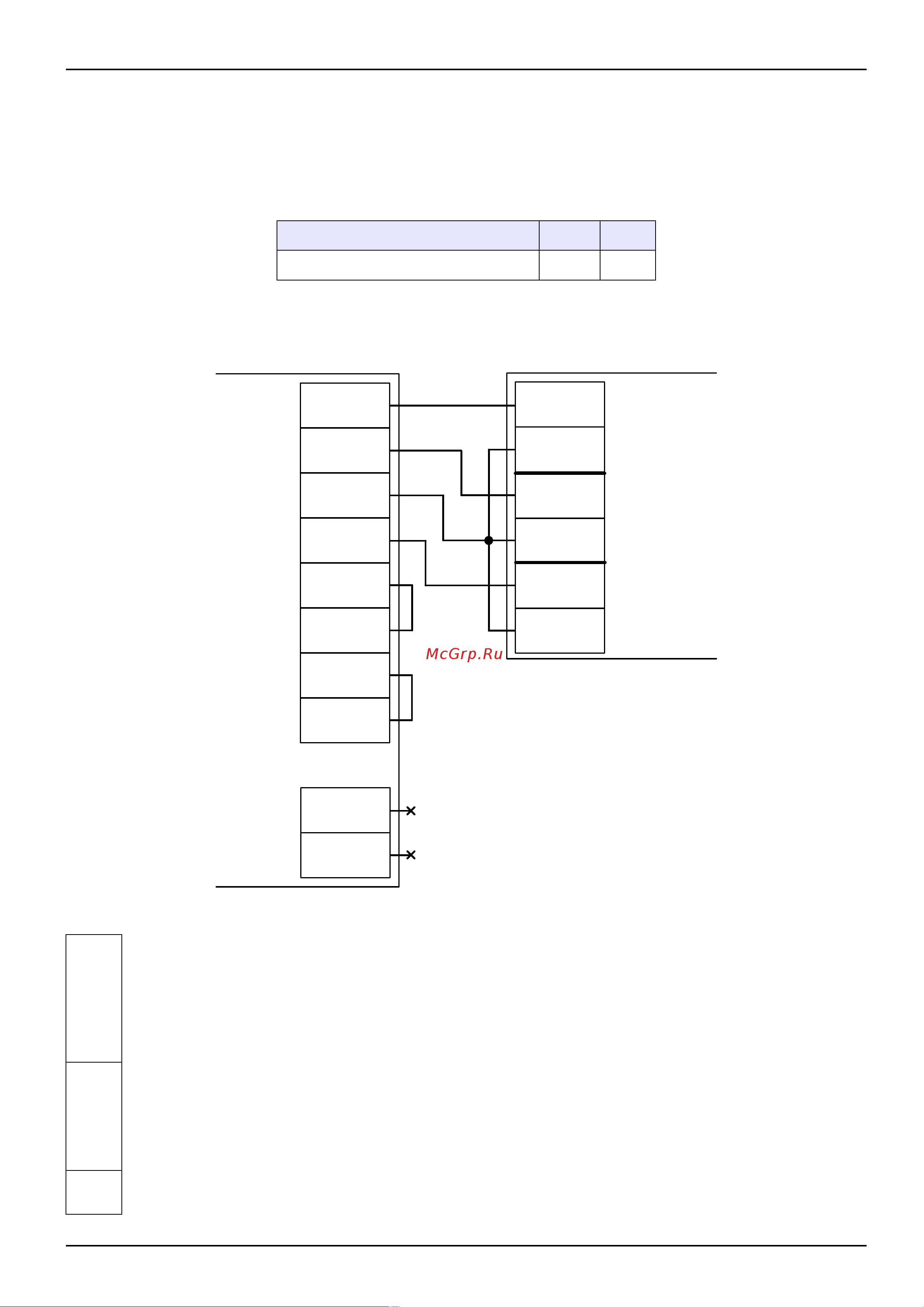

Рисунок 226. Подключение блока управления ворот ASI100.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу шлагбаума или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
!
Запрещается использовать встроенный в привод радиоприёмник. Подача команд
управления в обход контроллера СКУД рано или поздно приведёт к повреждению
проезжающей машины. Для управления приводом с помощью радиобрелоков
следует использовать радиоприёмники с Wiegand интерфейсом, подключаемые к
контроллеру СКУД.
!
Нежелательно использовать встроенные в панель блока управления кнопки OPEN,
STOP, CLOSE. Подача команд управления в обход контроллера СКУД рано или
стр. 368 из 400
Клеммы блока
управления ASI100
COM2
Клеммы
контроллера
COM1
NO3
COM3
NC1
NO2
Назначение реле
J3
PUSH
открытьзакрыть
DI
GND
PT
OPEN
CLOSE
стоп
GND
GND
