Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.8.2 BFT ELMEC2.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "открыть, закрыть, стоп"».
Микропереключатели на плате блока управления ELMEC2 необходимо установить в положение,
описанное в следующей таблице.
Номер переключателя: J1 J2
Положение переключателя: ON ON
Таблица 57. Установка микропереключателей платы блока управления ELMEC2.
Остальные клеммы блока (№№ 1-6, 13-18) подключаются согласно оригинальной инструкции на
блок управления ELMEC2.
!
Обратите внимание! К клеммам 6, 8 и 9 подключаются, кроме контроллера, также и
концевые датчики открытия и закрытия привода.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
стр. 303 из 400

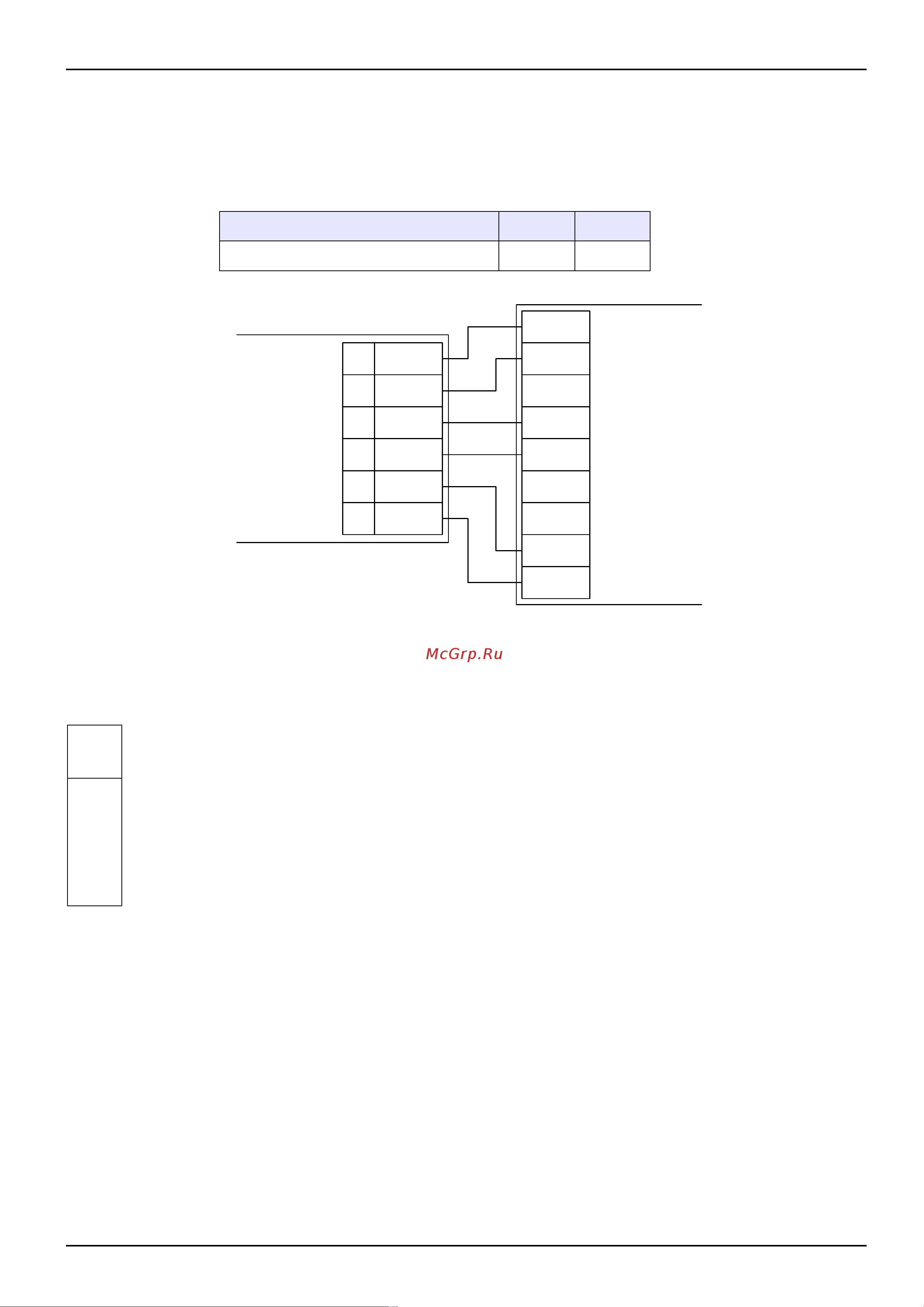

Рисунок 194. ELMEC2.
NO3
COM3
NC3
NO2
COM2
NC2
NO1
COM1
NC1
CLOSE
OPEN
SWC
SWO
STOP
COM
Клеммы
контроллера
ELMEC2
Клеммы
контроллера
6
7
8
9
10
11
