Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.5.3 FAAC 452MPS.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "прямое управление приводами"».
Микропереключатели программирования на плате блока управления FAAC 452MPS необходимо
установить в положение, описанное в следующих таблицах (логика «C» — присутствие оператора,
тестирование фотодатчиков – выключено).
Номер переключателя: 1 2 3 4 5 6 7 8 9 10 11 12
Положение переключателя: X X X X X X
off off ON ON off off
Таблица 38. Установка микропереключателя DS1 платы блока управления FAAC 452MPS.
Номер переключателя: 1 2 3 4
Положение переключателя: X X off X
Таблица 39. Установка микропереключателя DS2 платы блока управления FAAC 452MPS.
Знак «X» в поле «Положение переключателя» означает, что данный переключатель выполняет
функцию, не влияющую на работу СКУД, и его нужно выставить в необходимое положение
согласно оригинальной инструкции на блок управления FAAC 452MPS.

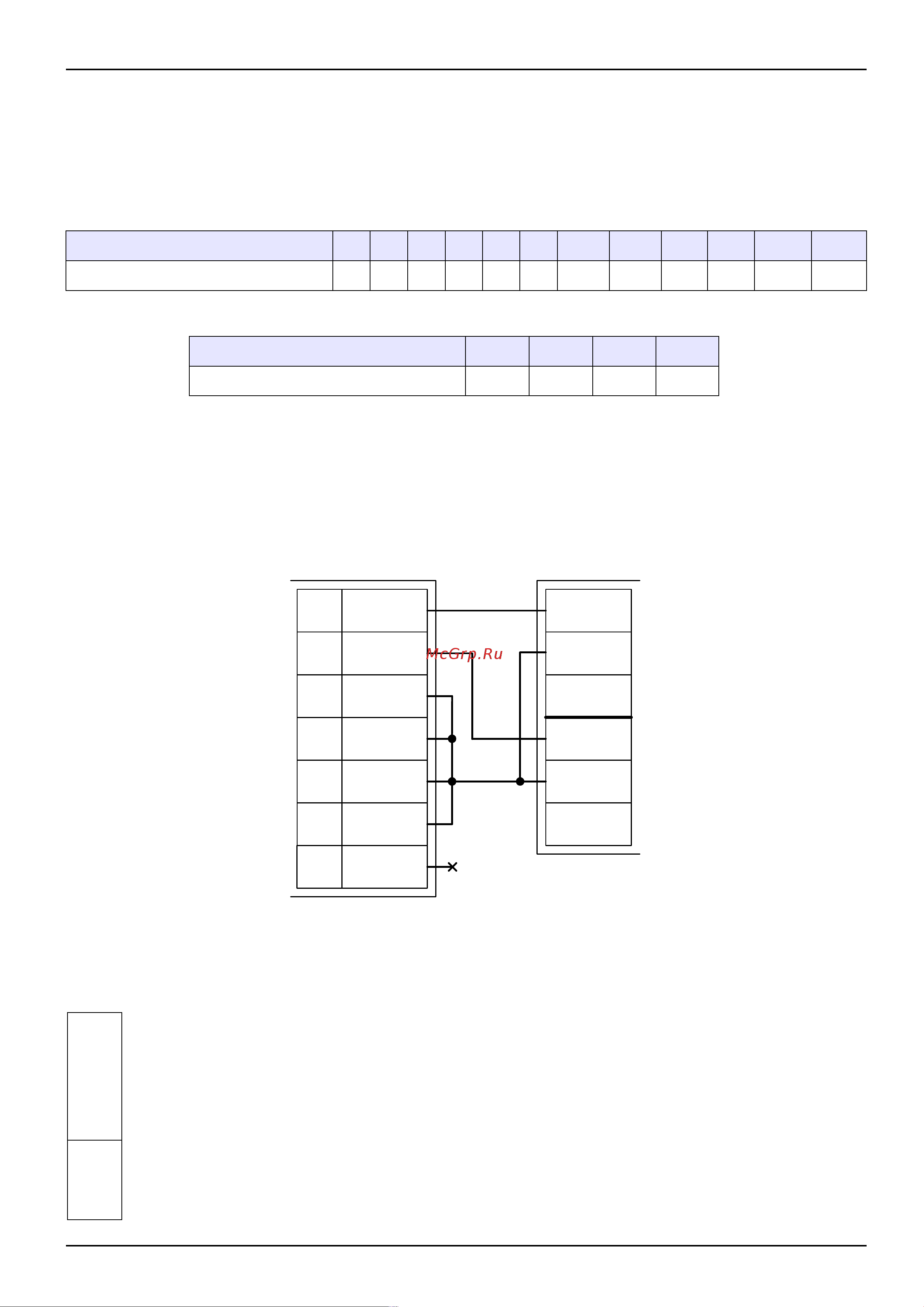

Рисунок 165. FAAC 452MPS.
Остальные клеммы блока (№№ 1-8, 15-18, 20, 21) подключаются согласно оригинальной
инструкции на блок управления ворот FAAC 452MPS. Например, к клеммам 16 и 17 подключается
питание (24 вольта) датчиков присутствия автомобиля.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
!
Запрещается использовать встроенный в привод радиоприёмник. Подача команд
управления в обход контроллера СКУД рано или поздно приведёт к повреждению
проезжающей машины. Для управления приводом с помощью радиобрелоков
следует использовать радиоприёмники с Wiegand интерфейсом, подключаемые к
