Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.26.2 CAME TOR300.
Из-за особенностей электроники турникета (неотключаемый таймер времени ожидания прохода)
существуют определённые ограничения на его функционирование в составе СКУД:
● Невозможны постоянная разблокировка турникета с клиентского места СКУД, автоматическая
разблокировка при пожаре и изменение времени ожидания прохода.
● Факт доступа фиксируется системой сразу же после идентификации, без контроля поворота
планок турникета.
12.26.2.1 Подключение считывателей.
Считыватели подключаются к клеммам контроллера согласно разделу 6.3 Подключение
считывателей и контакторов, общие сведения.
Порт Использование
PORT 1 Считыватель «выход»
PORT 4 Считыватель «вход»
Таблица
35
. Назначение считывателей для CAME TOR300.
12.26.2.2 Настройки точек доступа.
В программе «Клиент» необходимо добавить две точки доступа (ТД). Первая ТД будет отвечать за
выход, вторая – за вход.
12.26.2.3 Настройка блока управления турникетом.
Для возможности открытия в обе стороны, необходимо, чтобы функция F 54 была установлена
на 2. Подробнее в оригинальной документации на турникет.
12.26.2.4 Подключение турникета.
Контроллер должен быть переключён в режим «две двери» с импульсным управлением замками и
нормально замкнутыми датчиками прохода. Для этого выберите на контроллере типовую
конфигурацию «Две двери, импульсное управление»

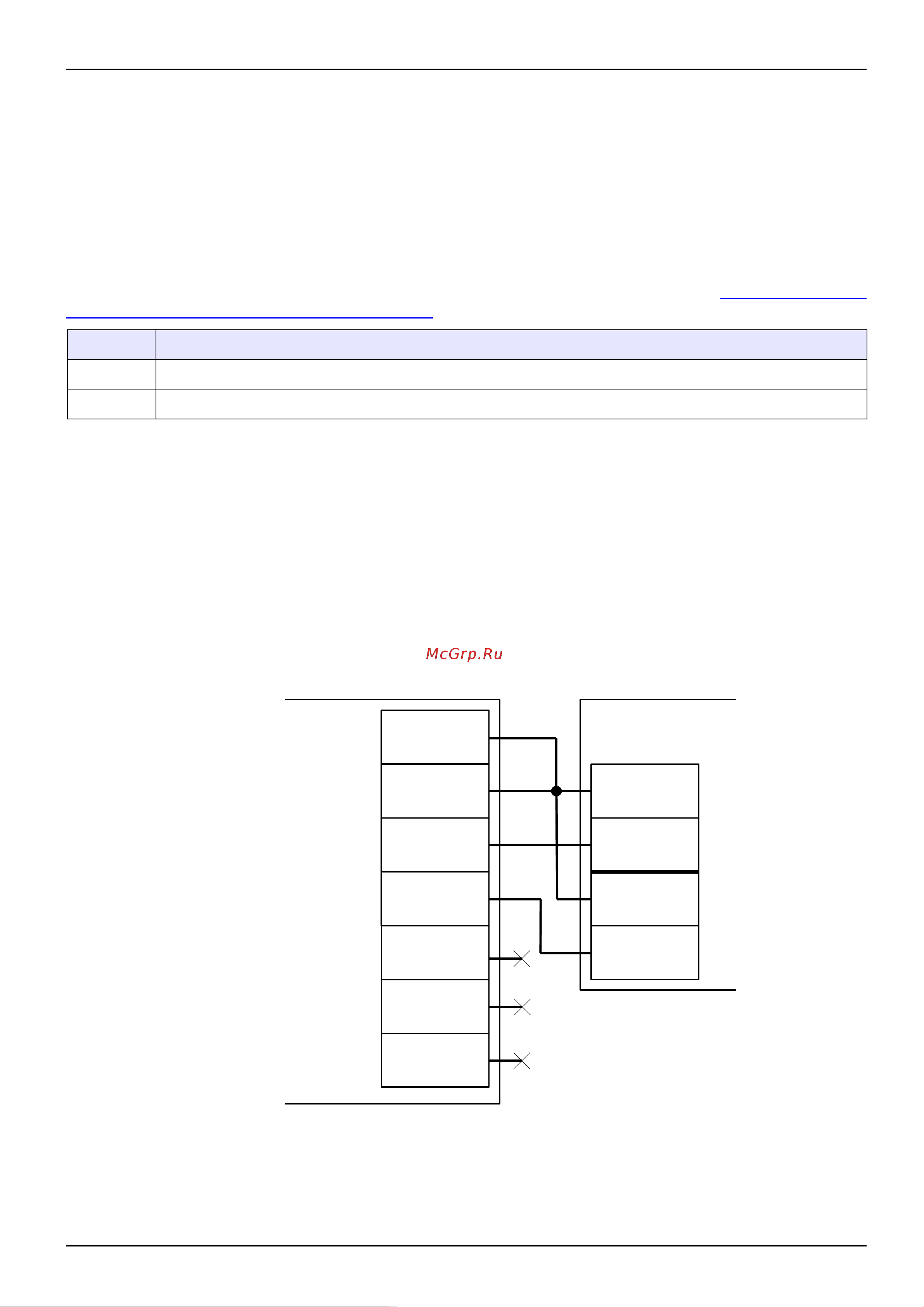

Рисунок 147. CAME TOR300.
стр. 221 из 400
Контроллер
турникета CAME
Клеммы
контроллера
2
NO4
COM2
NO2
COM4
1
4
3
2
CX
CY
Подключаются
согласно
документации на
турникет
