Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
10.12 ParkFactor CAP-1000.
!
На данные картоприёмники в штатном подключении поступали жалобы от
монтажных организаций на неработоспособность электроники. Рекомендуем либо
воздержаться от их использования в составе СКУД, либо использовать более
трудоёмкий вариант прямого подключения к начинке картоприёмника.
10.12.1 CAP-1000 штатное подключение.
Для подключения картоприёмника ParkFactor CAP-1000 требуется соединить клеммы контроллера
с клеммами картоприёмника и произвести программные настройки.

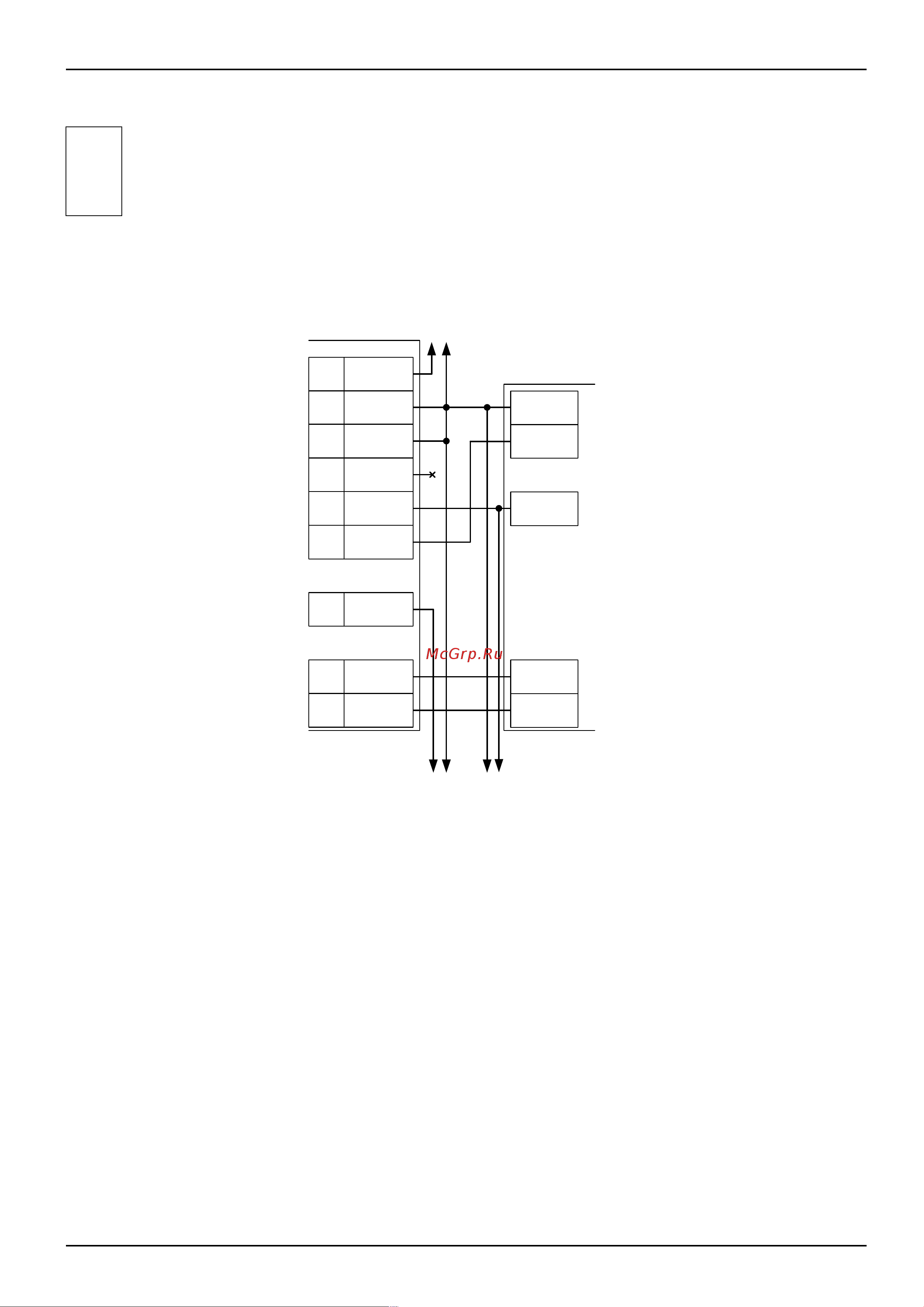

Рисунок 57. Пример подключения ParkFactor CAP-1000 в направлении «выход».
Настройки точки доступа:
В программе «Клиент» выделите на вкладке «Оборудование» нужный нам контроллер в списке,
нажмите кнопку «Настройки», выключите «Отображать только базовые параметры»:
● Установите значение параметра «Время ожидания санкции оператора на доступ» равным
примерно 4 секундам – после считывания кода карточки посетителя контроллер будет ожидать
от картоприёмника подтверждения изъятия карты в течение этого времени.
Также добавьте следующие функции:
● Функция - «Линия запроса санкции оператора при разрешённом доступе», точка доступа —
«1», клемма - «O1, нормально неактивен».
● «Порт считывателя на выход - дополнительный», Номер порта - «(номер, к которому
подключён считыватель картоприёмника)».
Нажимите «ОК».
Настройки режимов:
Для пропусков посетителей, которые требуется забирать при выходе, создайте на вкладке
