Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
Остальные клеммы блока подключаются согласно оригинальной инструкции на блок управления
LYNX 06.
!
Обратите внимание! К клеммам FCA, COMF и FCC подключаются, кроме
контроллера, также и концевые датчики открытия и закрытия привода.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу шлагбаума/ворот или
не совместно к тому и другому. При нарушении этого требования возможны
различные конфликтные ситуации, начиная от отсутствия регистрации фактов
проезда, «зависания» стрелы/створки ворот в промежуточных состояниях и
заканчивая повреждением проезжающего автотранспорта.
!
Запрещается использовать встроенный в привод радиоприёмник. Подача команд
управления в обход контроллера СКУД рано или поздно приведёт к повреждению
проезжающей машины. Для управления приводом с помощью радиобрелоков
следует использовать радиоприёмники с Wiegand интерфейсом, подключаемые к
контроллеру СКУД.
стр. 320 из 400

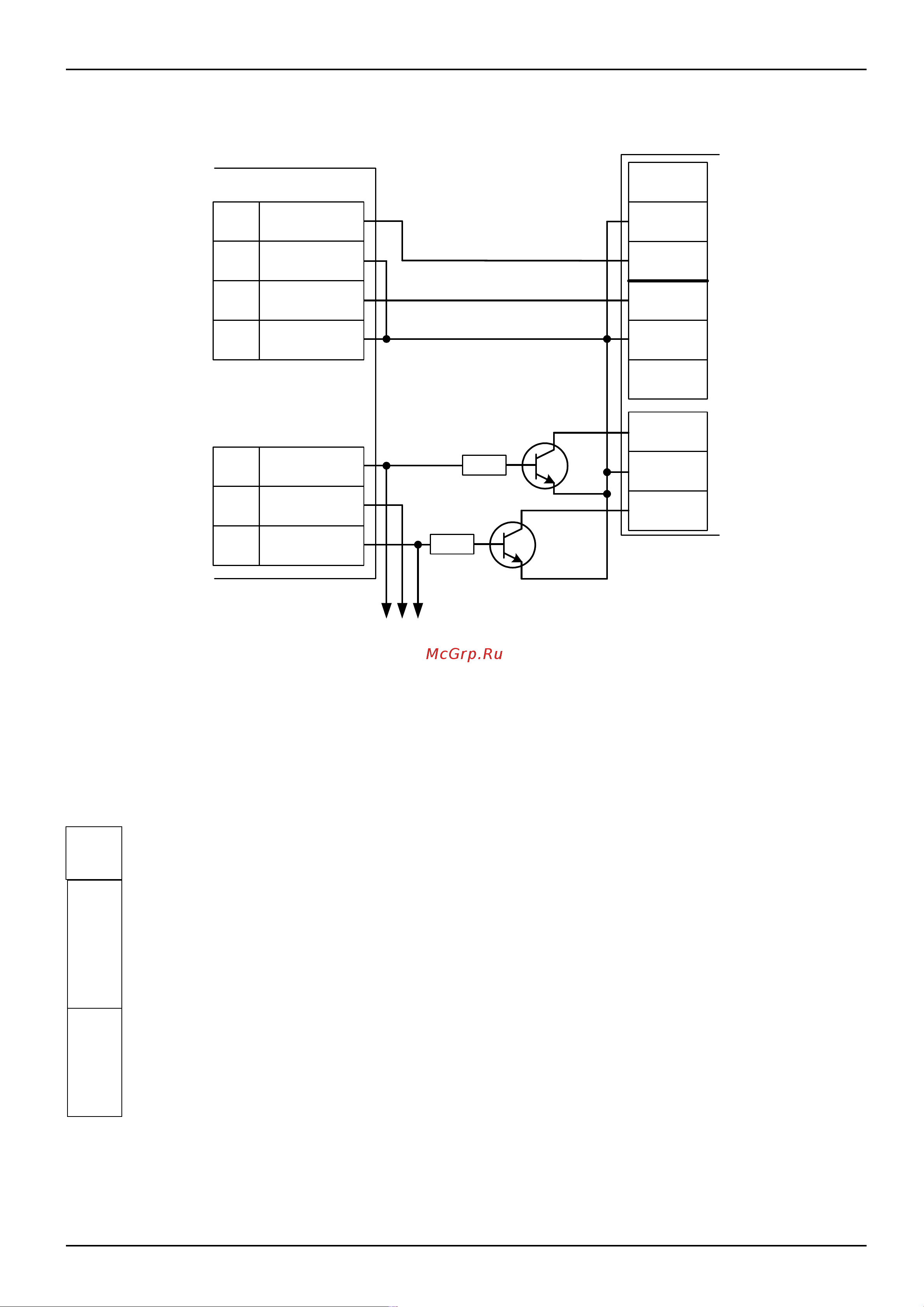

Клеммы
контроллера
Клеммы блока
управления
GENIUS LYNX 06
NC2
COM2
NO2
NC1
COM1
NO1
OP/CL
STOP
FSW
-
16
18
17
20
GND
D6
D7
FCA
COMF
FCC
12
13
14
К концевым выключателям
привода шлагбаума
CN3
CN4
//
R1 2,2 K
R2 2,2 K
//
VT1
VT2
VT1 и VT2 – любые маломощные биполярные n-p-n
транзисторы, например, 2SC945, 2N4401, BC337 и т.п.
Рисунок 202. LYNX 06.
