Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
7.8 Конфигурация 8: «Два турникета, потенциальное управление».
В программе «Клиент» на вкладке «Оборудование» выделите в списке контроллер, нажмите
кнопку «Настройки» и в верхней части экрана «Конфигурация» выберите «Два турникета,
потенциальное управление».
К контроллеру подключается два турникет с потенциальным режимом управления (при
разрешении контроллером прохода срабатывает реле, отвечающее за вход (реле 2 для певрого
турникет и реле 4 для второго турникета) или выход (реле 1 для первого турникета и реле 3 для
второго турникета). Время включения реле при ожидания прохода настраивается, по умолчанию
равно 5 секундам. По окончании времени ожидания или при совершении прохода реле
возвращается в неактивное состояние, закрывая турникет).
«Упрощённая схема» обработки датчиков подразумевает, что используются две линии, на которые
контроллер турникет выдаёт импульсные сигналы уведомления о проходе в ту или иную сторону
(большинство моделей турникетов).
К контроллеру подключаются:
● 2 турникета
● 2 пульта управления
● 2 Считывателя на вход
● 2 Считыватель на выход

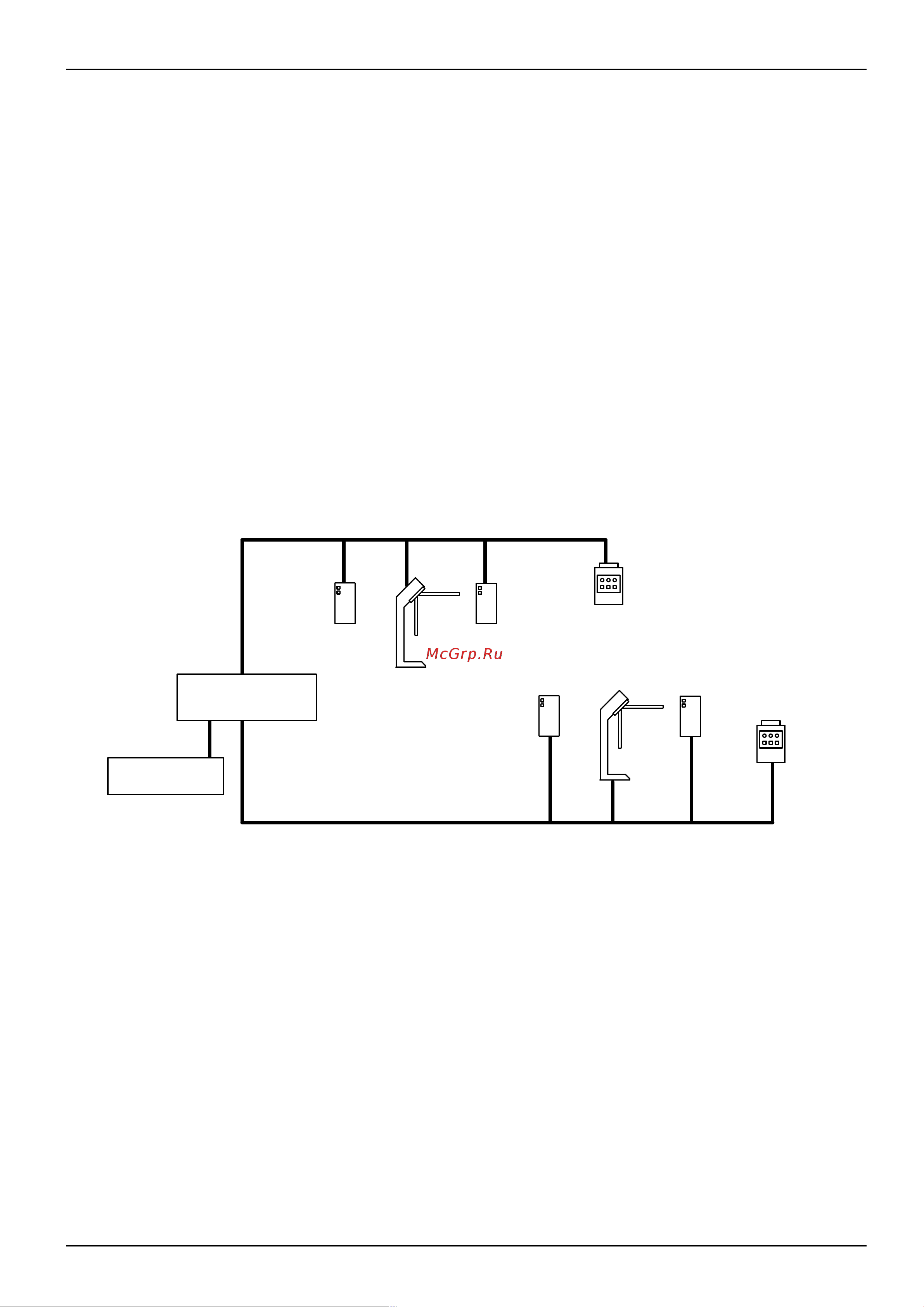

Рисунок 27. Пример подключения оборудования в конфигурации «Два турникета, потенциальное
управление»
.
стр. 49 из 400
Турникет 1
Считыватель
«Выход»
Считыватель
«Вход»
пульт
Турникета 2
Турникет 2
Считыватель
«Вход»
Считыватель
«Выход»
Блок питания
пульт
Турникета 1
Контроллер
