Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.23.2 KABA ETS21.
Контроллер для работы с турникетами KABA, оборудованными платой управления ETS 21
(например, модель Argus HSB-E07) должен быть переключён в режим импульсного управления и
работы с нормально разомкнутыми датчиками прохода по упрощённой схеме. Для этого выберите
на контроллере типовую конфигурацию «Турникет, импульсное управление»
Параметр «Время ожидания прохода» для контроллера должен быть выставлен в соответствии с
настройками платы управления турникета.
Также необходимо установить состояние датчиков «нормально разомкнут». Для этого в настройках
контроллера установите функции:
Функция - «Линия датчика «Выход» прохода», Точка доступа 1, клемма D1 — нормально разомкнут.
Функция - «Линия датчика «Вход» прохода», Точка доступа 1, клемма D2 — нормально разомкнут.
В настройках платы ETS21 нужно проверить, что на вход IN4 назначена функция “MAIN FREE” с
типом входного сигнала “active HIGH”. Сделать это можно, например, с помощью программы FLAP
Control Center, вкладка I/O-Config.
Из-за особенностей электроники турникета (неотключаемый таймер времени ожидания прохода и
нестандартное исполнение пульта управления) существуют определённые ограничения на его
функционирование в составе СКУД:
● Недоступны настройки времени ожидания прохода из ПО «Sigur».
● Возможны конфликтные ситуации при одновременном проходе по карточке и нажатии кнопок
пульта.

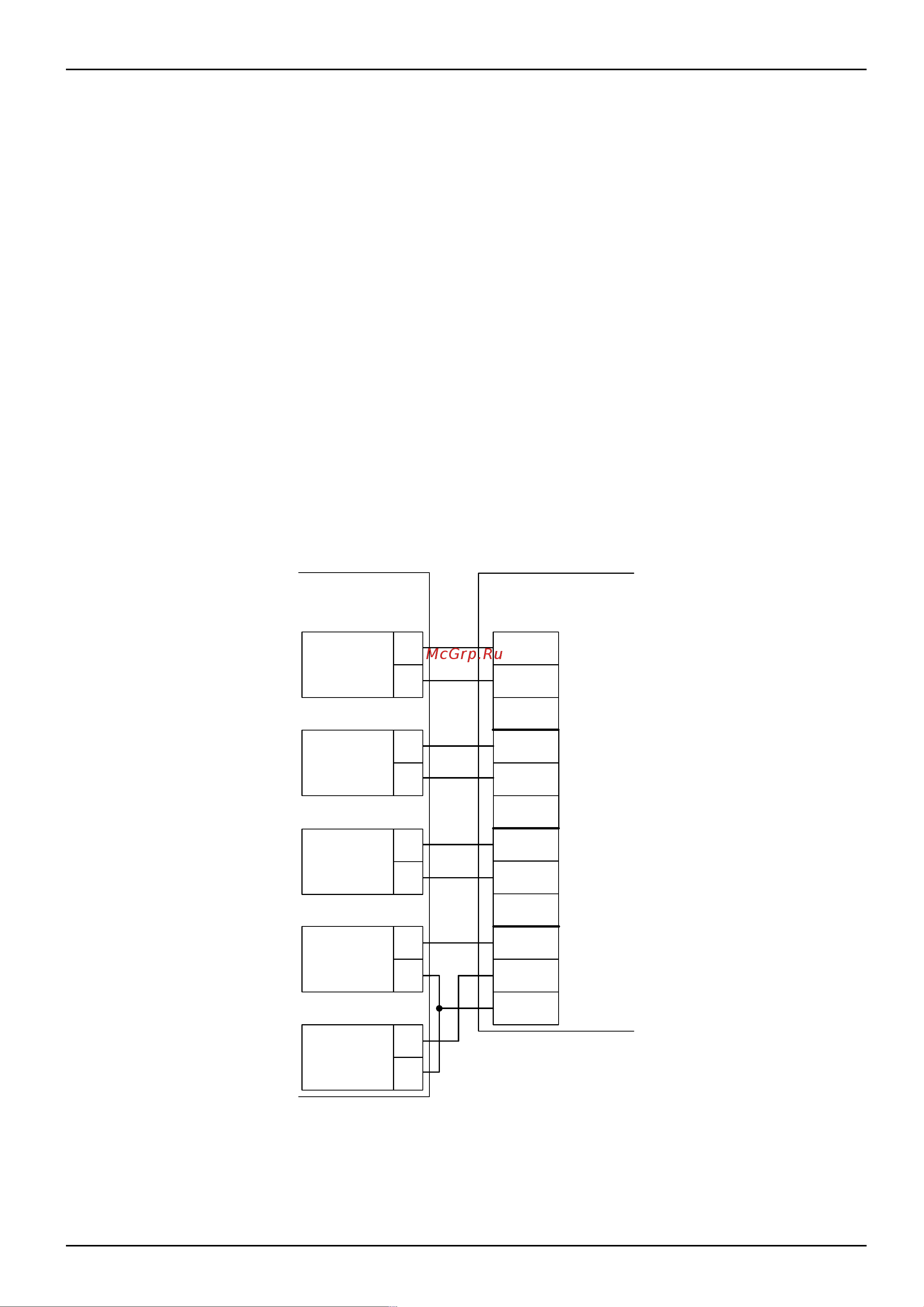

Рисунок 141. KABA ETS 21.
стр. 212 из 400
Плата турникета
KABA
Master ETS 21
Клеммы
контроллера
NO2
COM2
NC2
NO1
COM1
NC1
Input 1
D1
D2
GND
37
38
Input 2
39
40
Relays 3
49
50
Relays 4
51
52
NO4
COM4
NC4
Input 3
41
42
