Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
11. Алкотестеры.
Подключение алкотестера позволяет обеспечить санкционирование доступа для выбранной
группы сотрудников по двум признакам: наличию основного идентификатора (например,
бесконтактной карты) и отсутствию спирта в выдыхаемых парах воздуха.
11.1 Динго В-01 с дискретным управлением.
Простой вариант, позволяющий включать или выключать 100% тестирование для выбранных групп
персонала с фиксированным порогом промилле, заданным в настройках алкотестера.

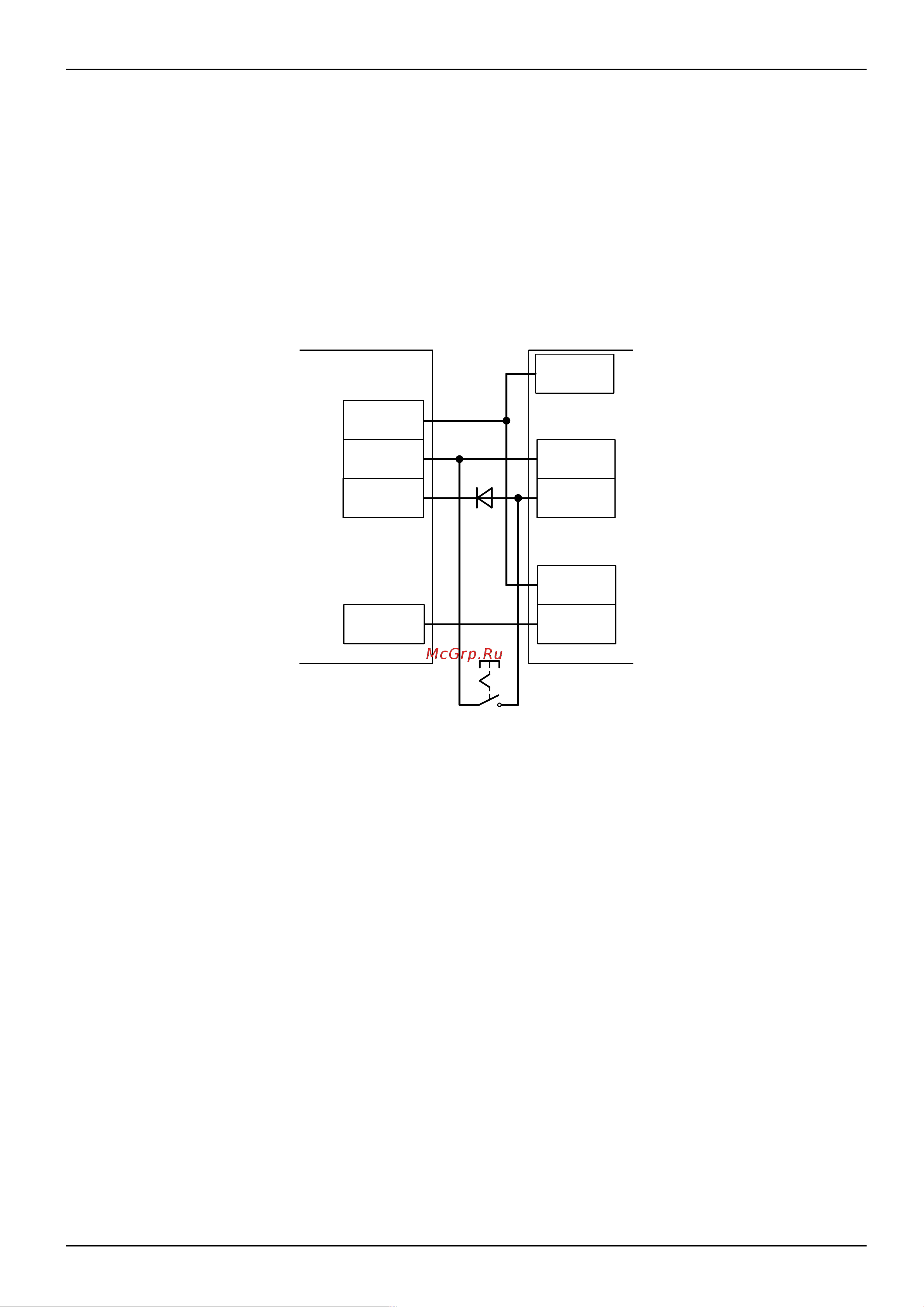

Рисунок 60. Вариант подключения Динго В-01 к турникету на вход.
В программе «Клиент» выделите на вкладке «Оборудование» нужный нам контроллер в списке,
нажмите кнопку «Настройки». Для точки доступа, к которой подключен алкотестер добавьте
следующие функции:
● Функция - «Ожидание алкотестирования в направлении «вход», клемма - «K3, нормально
неактивен».
● Функция - «Вход запрета алкотестирования», клемма - «D6, нормально разомкнут».
Нажимаем «ОК».
стр. 121 из 400
Клеммы
контроллера
Клеммы
алкотестера
Dingo B-01
зелёный
чёрный GND
COM3белый
D6
VD1
VD1 – диод Шотки или германиевый
(с минимальным падением
напряжения).
SB1 – опциональная кнопка
отключения алкотестирования.
красный
+
NC3
SB1
