Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
9.1.8 Замок EuroLock EHT.
!
Рекомендуется воздержаться от применения данных замков в силу их низкого
качества.
Для подключения замка EuroLock EHT выберите конфигурацию «Две двери, потенциальное
управление» или «Четыре двери, потенциальное управление».
Замок EuroLock EHT — это «накладка» на обычный механический замок со встроенным
считывателем карт форматов EM-Marine, HID Prox II, Temic.
Сайт производителя замка: https://ironlogic.ru/il.nsf/htm/ru_EuroLockEHT
!
Для подключения необходимо специальное исполнение замка с Wiegand выходом.
Уточняйте его наличие у поставщика замка.

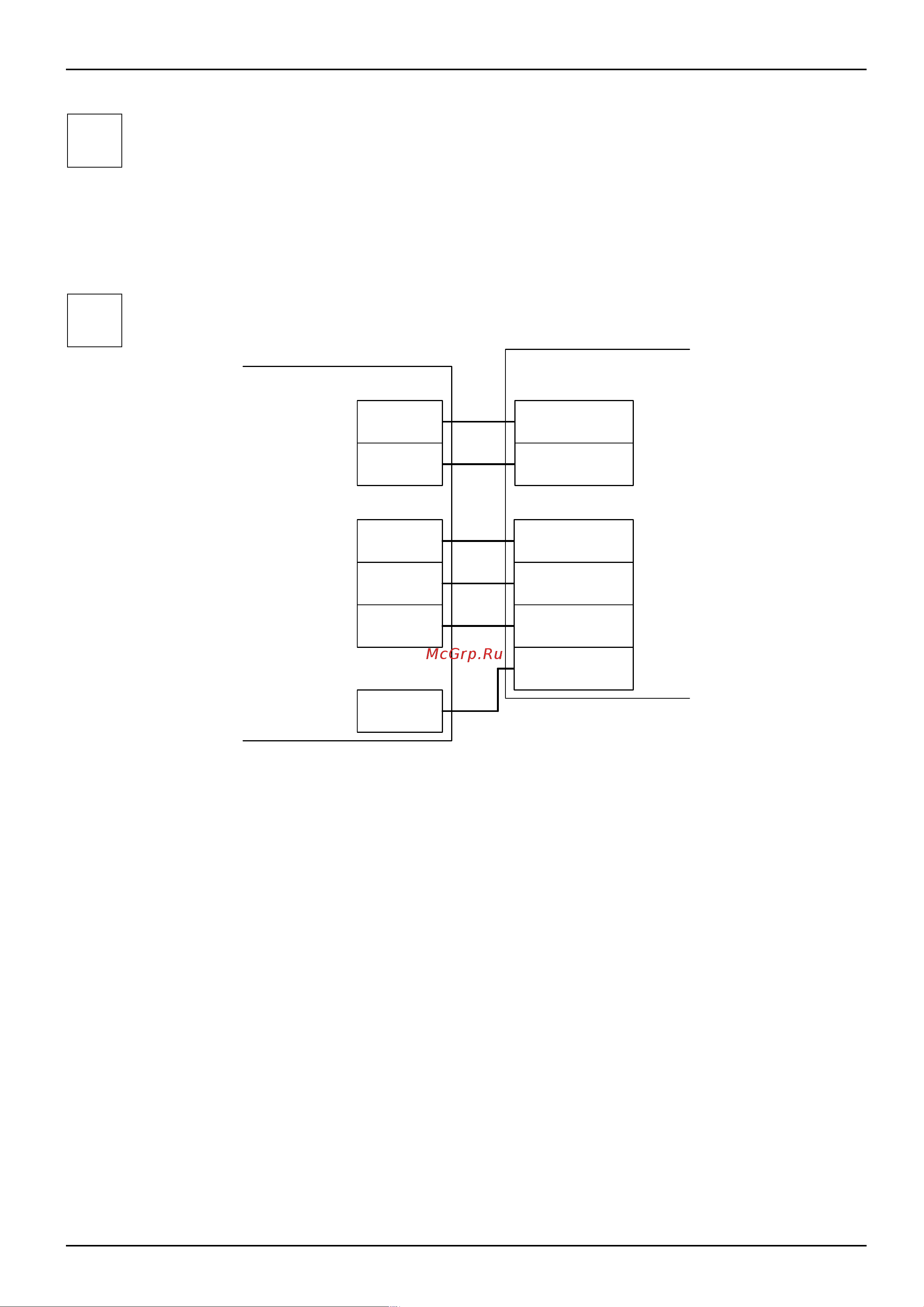

Рисунок 37. Пример подключения замка EuroLock EHT на вход для первой двери.
Питание замка подключается напрямую к блоку питания 12В (например, на клемму «+»
контроллера). Батарейное питание не используется.
стр. 81 из 400
Клеммы контроллера
красный
чёрный
Клеммы замка
EuroLock
GND
DATA0
DATA1
+
X4
X5
COM2
NO2
чёрный
синий
жёлтый
фиолетовый
PORT2
