Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.23 Турникеты KABA.
12.23.1 KABA SINA 2.0.
Контроллер для работы с турникетами KABA, оборудованными платой управления SINA 2.0
(например, модели Kerberos TPB-E01) должен быть переключён в режим импульсного управления
и работы с нормально замкнутыми датчиками прохода по упрощённой схеме. Для этого выберите
на контроллере типовую конфигурацию «Турникет, импульсное управление»
Параметр «Время ожидания прохода» для контроллера должен быть выставлен в соответствии с
настройками платы управления (потенциометры RV1 и RV2), по умолчанию - 8 секунд.1.
Из-за особенностей электроники турникета (не отключаемый таймер времени ожидания прохода и
нестандартное исполнение пульта управления) существуют определённые ограничения на его
функционирование в составе СКУД:
● Недоступен режим постоянной разблокировки турникета с клиентского места СКУД.
● Возможны конфликтные ситуации при одновременном проходе по карточке и нажатии кнопок
пульта.
!
Перемычки J18 и J19 на плате управления SINA 2.0 должны быть сняты.

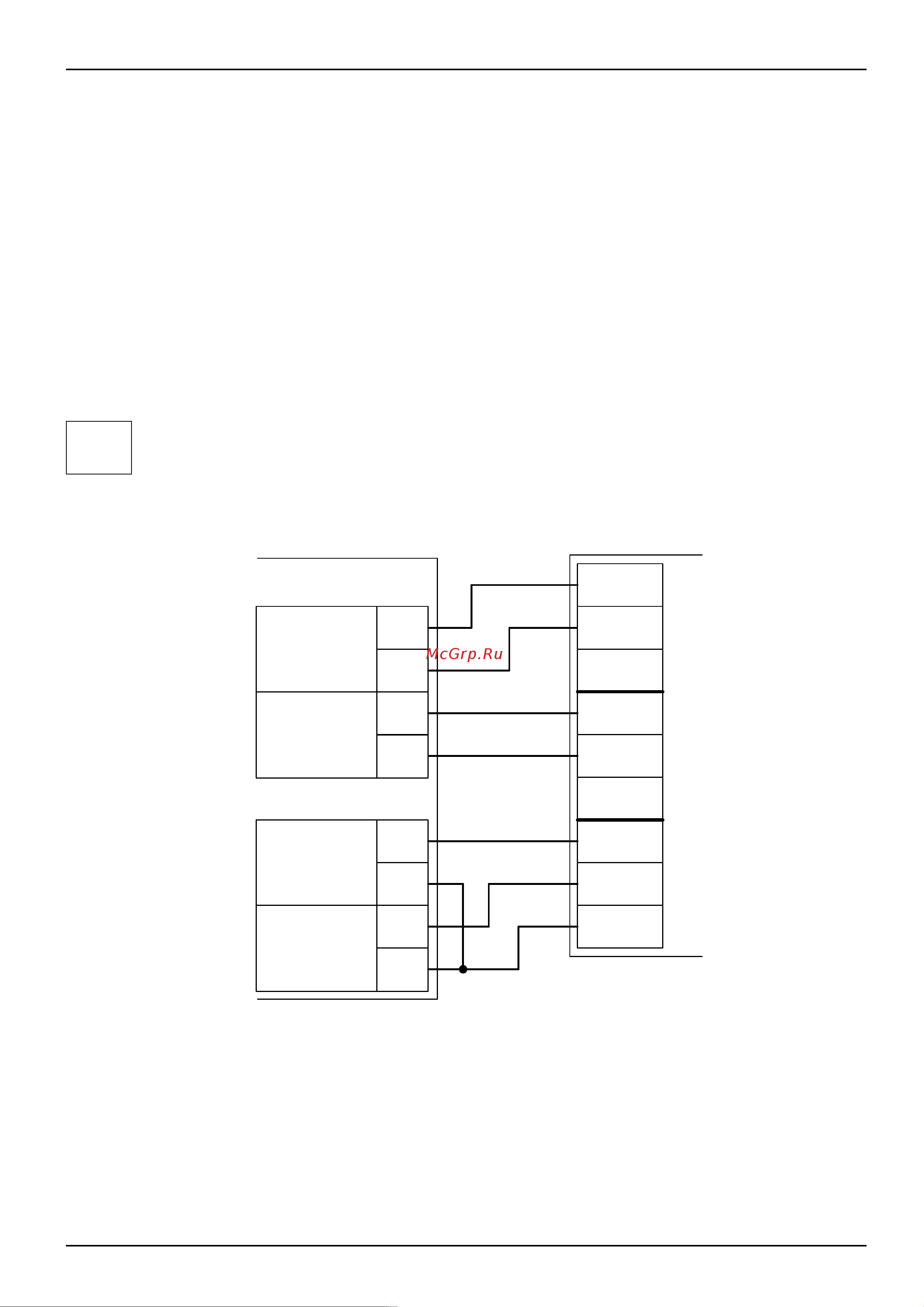

Рисунок 140. KABA Kerberos TPB-E01 с платой SINA 2.0.
стр. 211 из 400
1
12
Release exit
Release
entry
Rotation
message in
exit direction
Rotation
message in
entry
direction
2
27
25
24
22
NO1
COM1
NC1
NO2
COM2
NC2
D1
D2
GND
Блок управления
турникета KERBEROS
TPB-E01
Клеммы
контроллера
11
X3
X2
