Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.5 FAAC.
13.5.1 FAAC 596MPS, 610MPS.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "прямое управление приводами"»
Микропереключатель программирования блока управления FAAC 596MPS, FAAC 610MPS
необходимо установить в положение, описанное в следующей таблице.
Номер переключателя: 1 2 3 4 5 6
Положение переключателя: off off off X X off
Таблица 37. Установка микропереключателя программирования FAAC 596MPS, FAAC 610MPS.
Знак «X» в поле «Положение переключателя» означает, что данный переключатель выполняет
функцию, не влияющую на работу СКУД, и его нужно выставить в необходимое положение
согласно оригинальной инструкции на блок управления FAAC 596MPS, FAAC 610MPS.

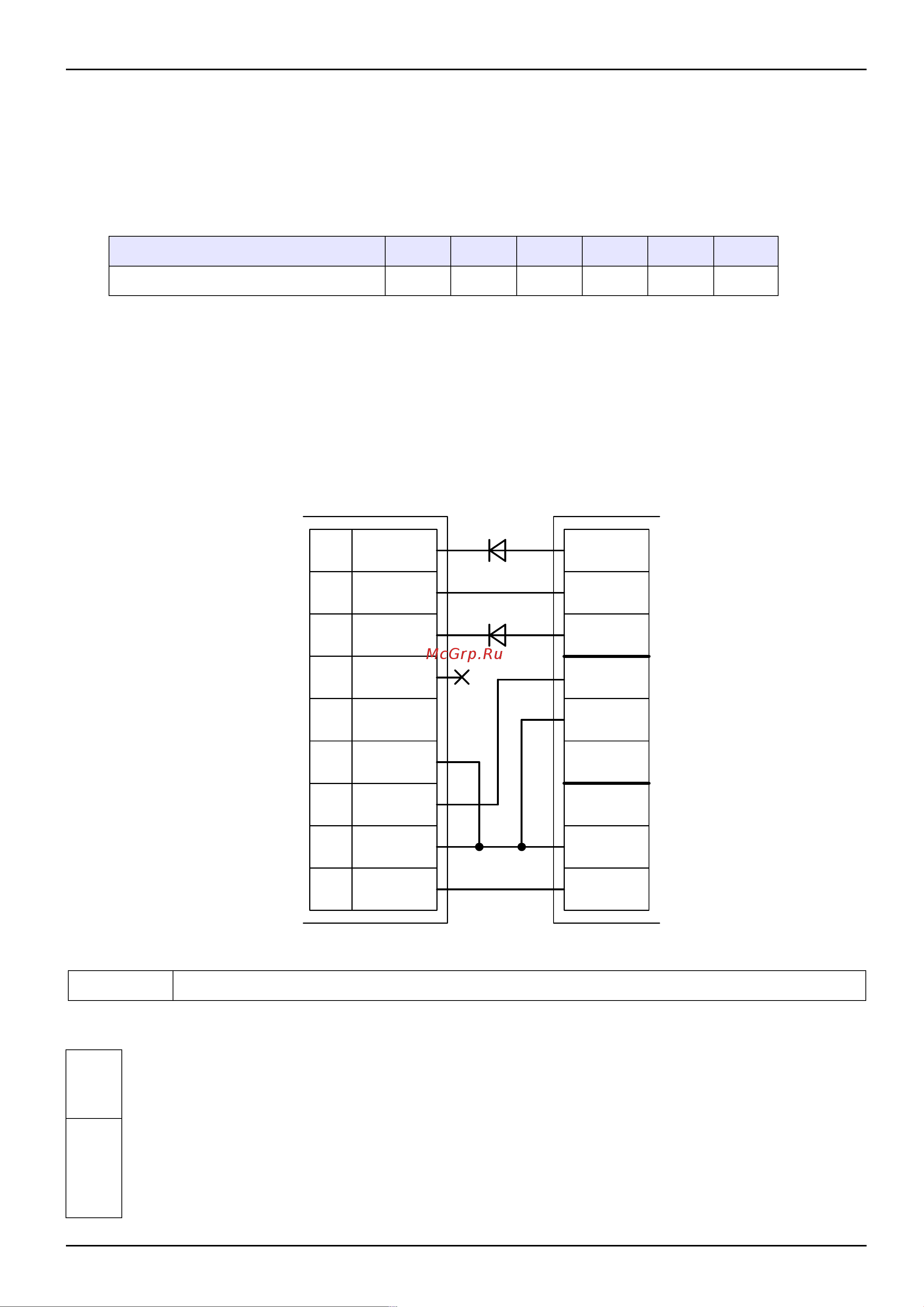

Рисунок 163. FAAC 596MPS, FAAC 610MPS.
VD1, VD2 Диоды шоттки (минимальное обратное напряжение – 30 вольт, например, 1N5819).
Остальные клеммы блока (10-19) подключаются согласно оригинальной инструкции на блок
управления шлагбаума FAAC 596MPS, FAAC 610MPS.
!
Наличие диодов VD1 и VD2 является обязательным! Диоды предназначены для
согласования выходов датчиков шлагбаума (рабочее напряжение 24 вольта) и
входов контроллера (3,3 вольта).
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
стр. 241 из 400
NC2
COM2
NO2
NC1
COM1
NO1
GND
FCA
-
FCC
FAIL-
SAFE
+24V
-
STOP
FSW
OPEN
D6
D7
VD1
VD2
Клеммы
контроллера
Клеммы блока
управления
FAAC 596MPS
FAAC 610MPS
9
8
7
6
5
4
3
2
1
