Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.5.4 FAAC 780D.
Блоком управления FAAC 780D могут оснащаться приводы ворот FAAC 740, 741, 746.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "прямое управление приводами"»
Блок управления FAAC 780D необходимо запрограммировать следующим образом: в списке
функций программирования 1-го уровня выбрать пункт L0 (функция «Логика работы») и установить
в нём значение C (режим «Присутствие оператора»).
Остальные настройки не влияют на работу СКУД.

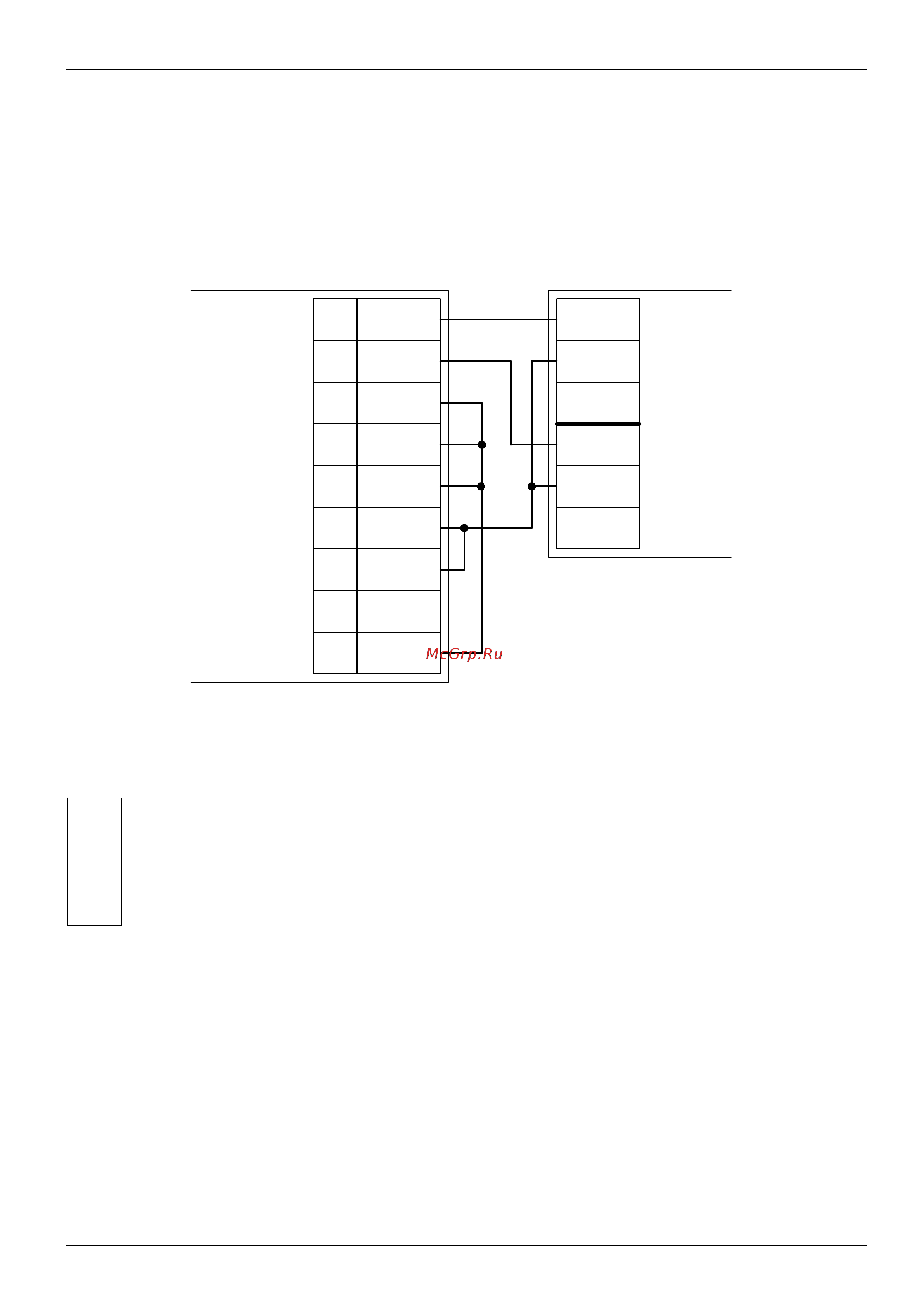

Рисунок 166. FAAC 780D.
Остальные клеммы блока (№№ 8-10, 12) подключаются согласно оригинальной инструкции на
блок управления ворот FAAC 780D. Например, к клеммам 8 и 9 подключается питание (24 вольта)
датчиков присутствия автомобиля.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
стр. 247 из 400
NO1
COM1
NC1
NO2
COM2
NC2
OPEN A
OPEN B
FSW OP
FSW CL
STOP
SAFE
1
2
4
3
5
6
Клеммы
контроллера
Клеммы платы
управления
FAAC 780D
-7
-8
TX-FSW11
