Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.23.4 KABA ETS 20xs.
Контроллер для работы с турникетами KABA, оборудованными платой управления ETS 20xs
(например, модель Charon HTS) должен быть переключён в режим импульсного управления и
работы с нормально разомкнутыми датчиками прохода по упрощённой схеме. Для этого выберите
на контроллере типовую конфигурацию «Турникет, импульсное управление»
Также необходимо установить состояние датчиков «нормально разомкнут». Для этого в настройках
контроллера установите функции:
Функция - «Линия датчика «Выход» прохода», Точка доступа 1, клемма D1 — нормально разомкнут.
Функция - «Линия датчика «Вход» прохода», Точка доступа 1, клемма D2 — нормально разомкнут.
Из-за особенностей электроники турникета (неотключаемый таймер времени ожидания прохода и
нестандартное исполнение пульта управления) существуют определённые ограничения на его
функционирование в составе СКУД:
● Недоступны настройки времени ожидания прохода из ПО «Sigur».
● Все несанкционированные контроллером СКУД срабатывания датчиков прохода (в том числе
формально возможные взломы) будут регистрироваться как проходы с пульта.
● Возможны конфликтные ситуации при одновременном проходе по карточке и нажатии кнопок
пульта.

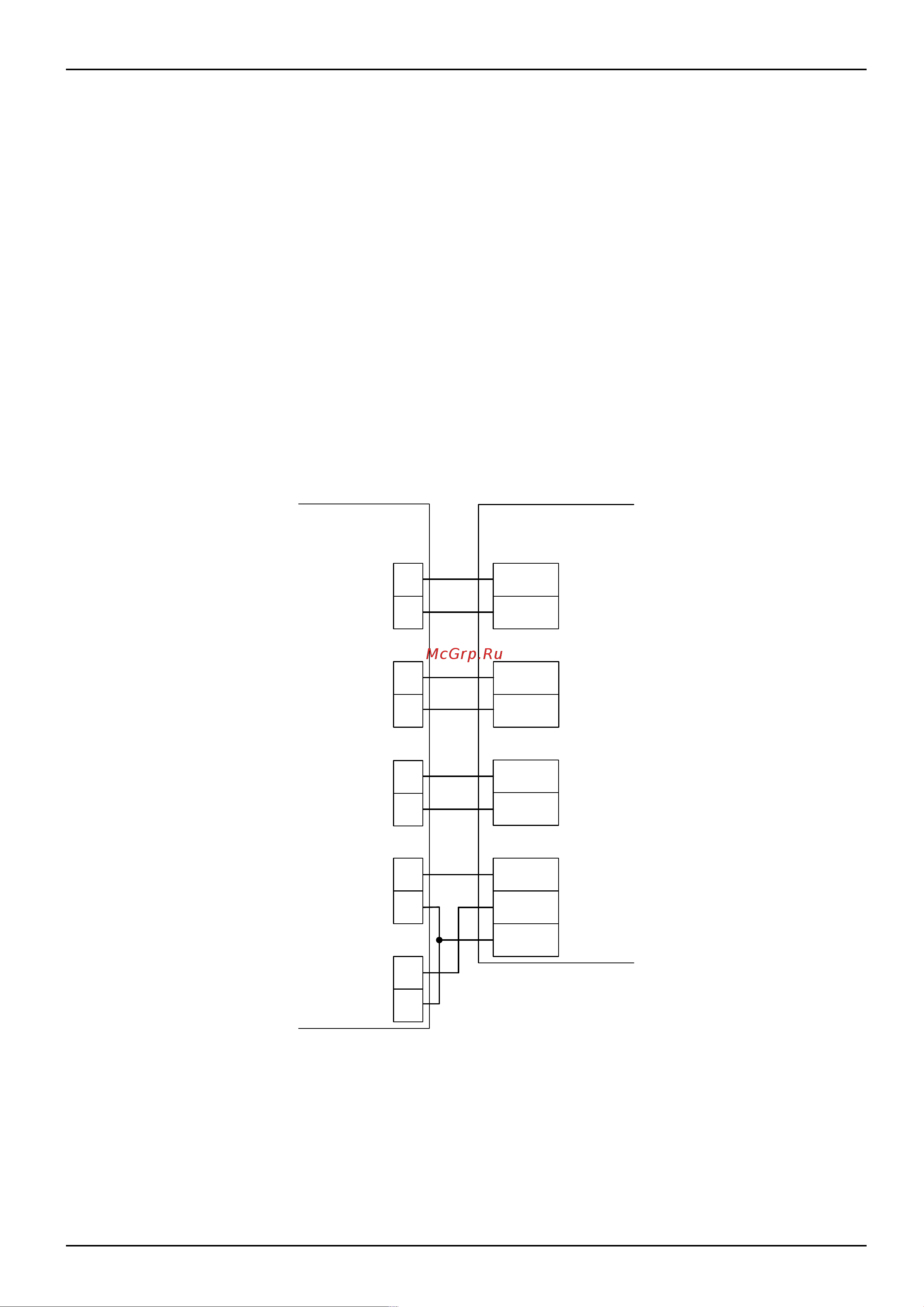

Рисунок 143. KABA ETS 20xs.
Перед запуском в эксплуатацию точки доступа проведите настройки контроллера (выделите в
списке на вкладке «Оборудование», нажмите «настройки», выключите опцию «Отображать только
базовые параметры»):
● «Время ожидания однократного прохода для турникета» установите равным времени, на
которое открывается сам турникет.
● «Реакция на «взлом» турникета №1 «на выход» – установите «Фиксировать проход «по
стр. 215 из 400
Плата турникета
KABA ETS 20xs
Клеммы
контроллера
NO2
COM2
NO1
COM1
D1
D2
GND
1
2
4
5
13
14
15
16
NO4
COM4
7
8
