Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.5.5 FAAC 624BLD.
Контроллером FAAC 624BLD могут оснащаться шлагбаумы FAAC 620, FAAC 640 и FAAC 642.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "прямое управление приводами"».
Блок управления FAAC 624BLD необходимо запрограммировать следующим образом: в списке
функций программирования 1-го уровня выбрать пункт L0 (функция «Логика работы») и установить
в нём значение C (режим «Присутствие оператора»). Остальные настройки не влияют на работу
СКУД.

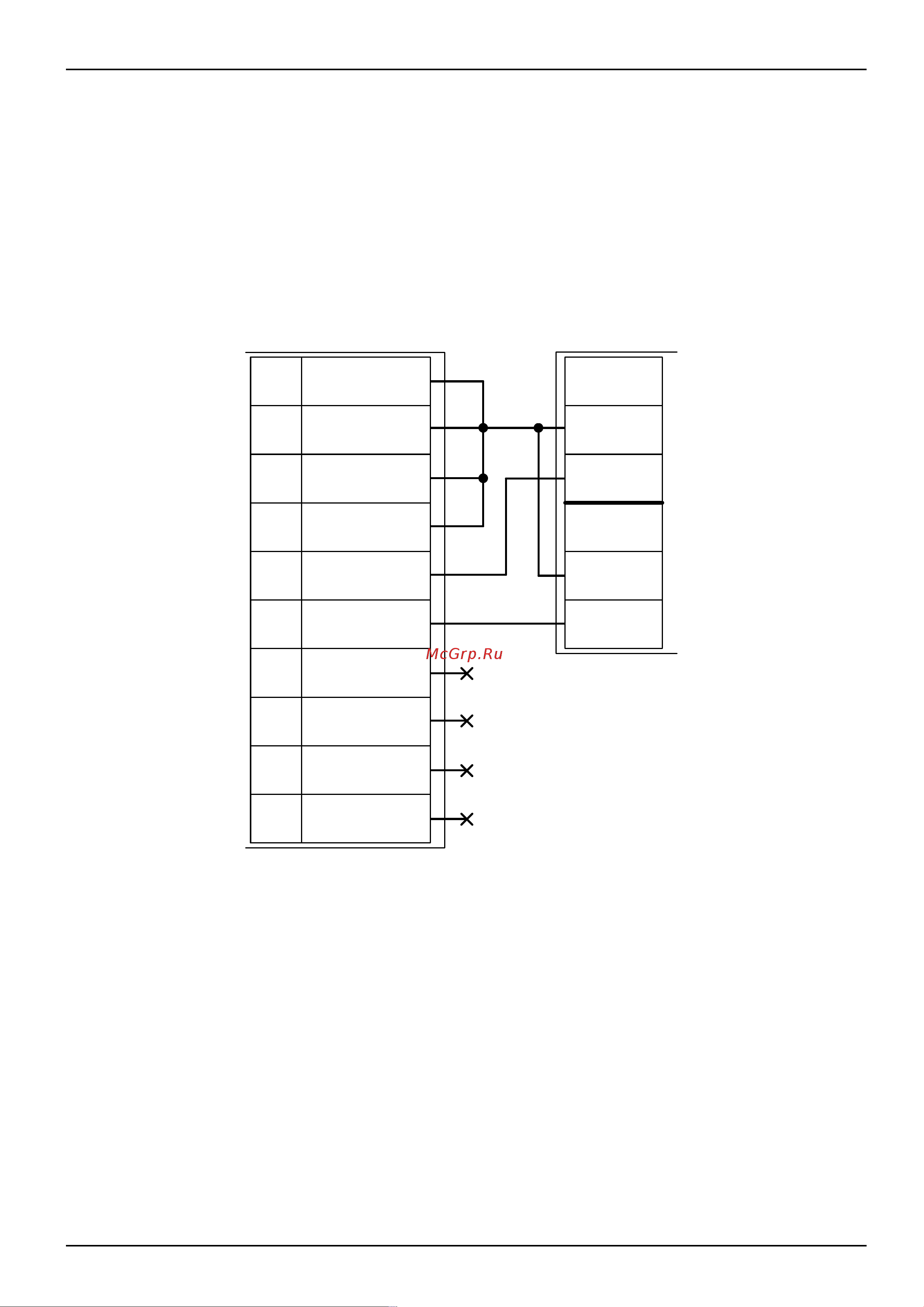

Рисунок 167. FAAC 624BLD.
Остальные клеммы блока (сеть, электродвигатель, концевые выключатели) подключаются
согласно оригинальной инструкции на блок управления FAAC 624BLD.
стр. 249 из 400
Клеммы
контроллера
Клеммы блока
управления
FAAC 624BLD
NC1
COM1
NC2
COM2
NO2
10
9
7
8
6
5
STOP
FSW
CLOSE
OPEN A
EMERG.
GND
NO1
3
4
2
1
LOOP 2
LOOP 2
LOOP 1
LOOP 1
