Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.30 Турникеты CARDDEX.
Приведены схемы подключения турникетов CARDDEX с блоками управления CBU-110, CBU-120,
CBU-210, CBU-250 (CBU-150/250). Например, модели STR-01, STR-02 или STR-03.
12.30.1 STR-01 с блоком управления CARDDEX CBU-110.
Контроллер для работы с турникетами CARDDEX STR-01 (блок управления CARDDEX CBU-110
или CBU-120) должен быть переключён в режим потенциального управления и работы с нормально
разомкнутым датчиком прохода по однопроводной схеме. Для этого выберите на контроллере
типовую конфигурацию «Турникет, потенциальное управление»
Также необходимо изменить параметр «Тип датчиков прохода турникета». Для этого в программе
«Клиент» выделяем на вкладке «Оборудование» нужный нам контроллер в списке, нажимаем
кнопку «Настройки» и добавляем следующие функции:
Функция -Тип датчиков прохода турникета, выбираем «Однопроводной интерфейс»
Функция - Линия единственного датчика прохода, клемма - «D1, нормально разомкнут»
Из-за особенностей электроники турникета (нестандартный пульт ручного управления) существуют
определённые ограничения на его функционирование в составе СКУД:
● Все несанкционированные контроллером СКУД срабатывания датчиков прохода (в том числе
формально возможные взломы) будут регистрироваться как проходы с пульта.
● Возможны конфликтные ситуации при одновременном проходе по карточке и нажатии кнопок
пульта.

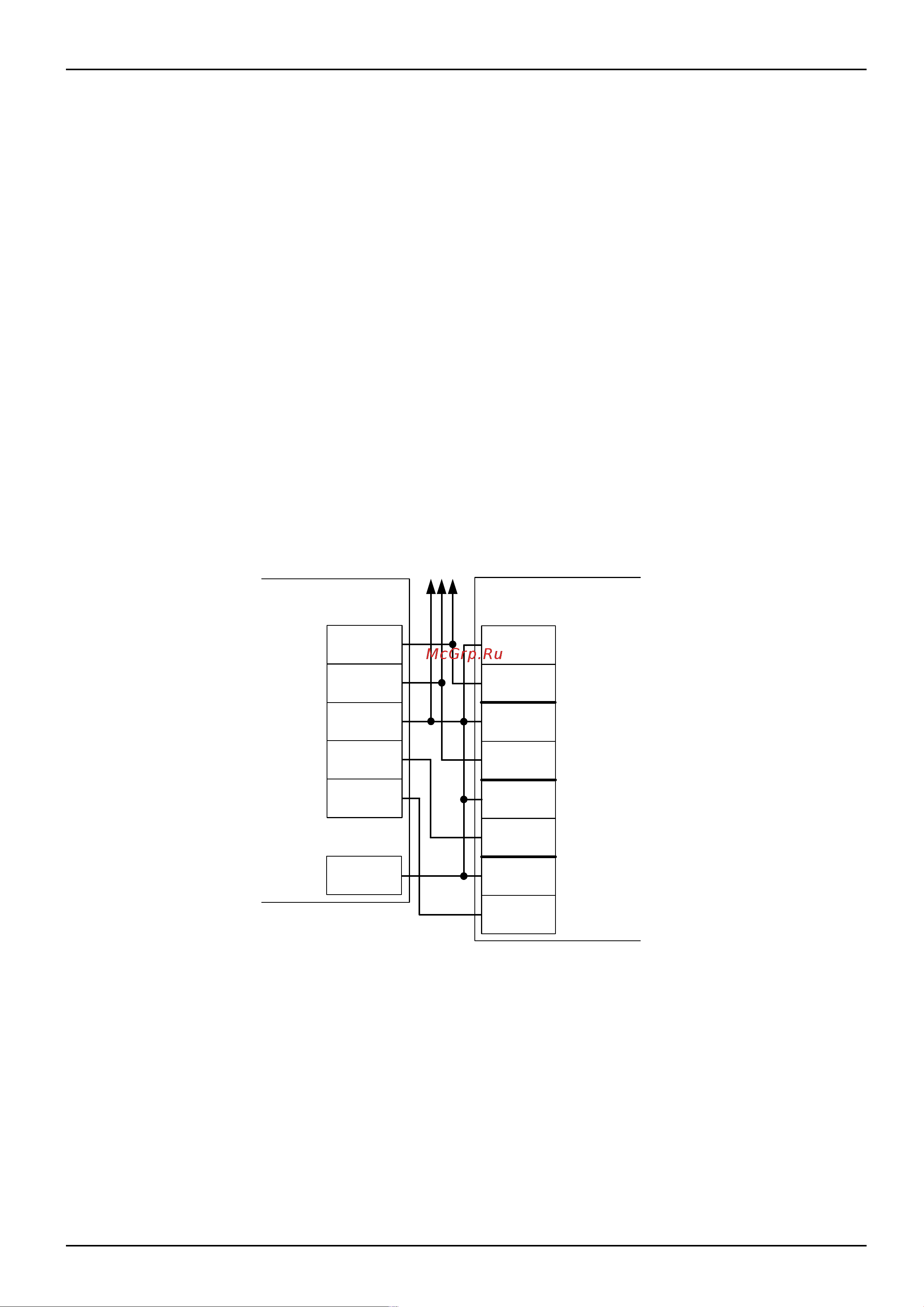

Рисунок 151. CARDDEX STR-01, контроллер турникета CBU-110.
стр. 225 из 400
Контроллер
CBU-110
Клеммы
контроллера
COM1
NO1
COM2
NO2
GND
D1
INPUT1
INPUT2
COM4
NO4
Выход
Вход
Разблокировка
GND
ALARM
S-OUT1
К пульту CARDDEX
S-OUT2
