Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.21.3 ELKA MAUT 20-35.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "открыть, закрыть, стоп"».

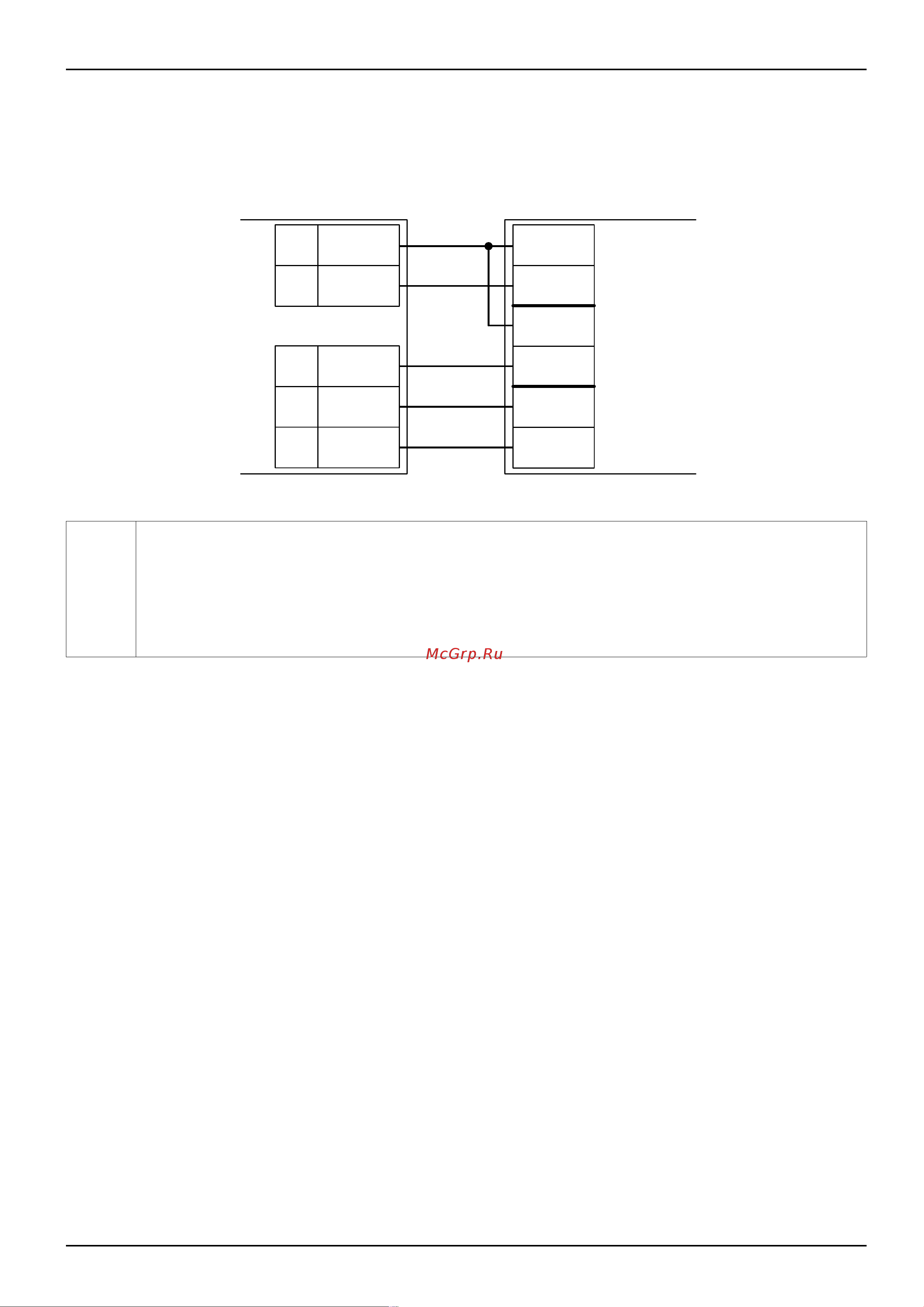

Рисунок 224. Подключение ELKA MAUT 20-35.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу или не совместно к
тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» привода в промежуточных состояниях и заканчивая вероятным
повреждением проезжающего автотранспорта.
стр. 364 из 400
Клеммы
контроллера
Клеммы шлагбаума
MAUT
NO2
1
4
1
COM1
NC1
NO3
COM3
COM2низ
низ
верх
OPEN
STOP
CLOSE
Назначение реле
2 верх
4 верх
