Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.5.6 FAAC D600, D1000.
Подключение блока управления FAAC D600, D1000 к контроллеру можно осуществить на основе
типовой конфигурации контроллера «Две двери, импульсное управление».
Блок управления FAAC D600, D1000 необходимо переключить в автоматический режим работы.

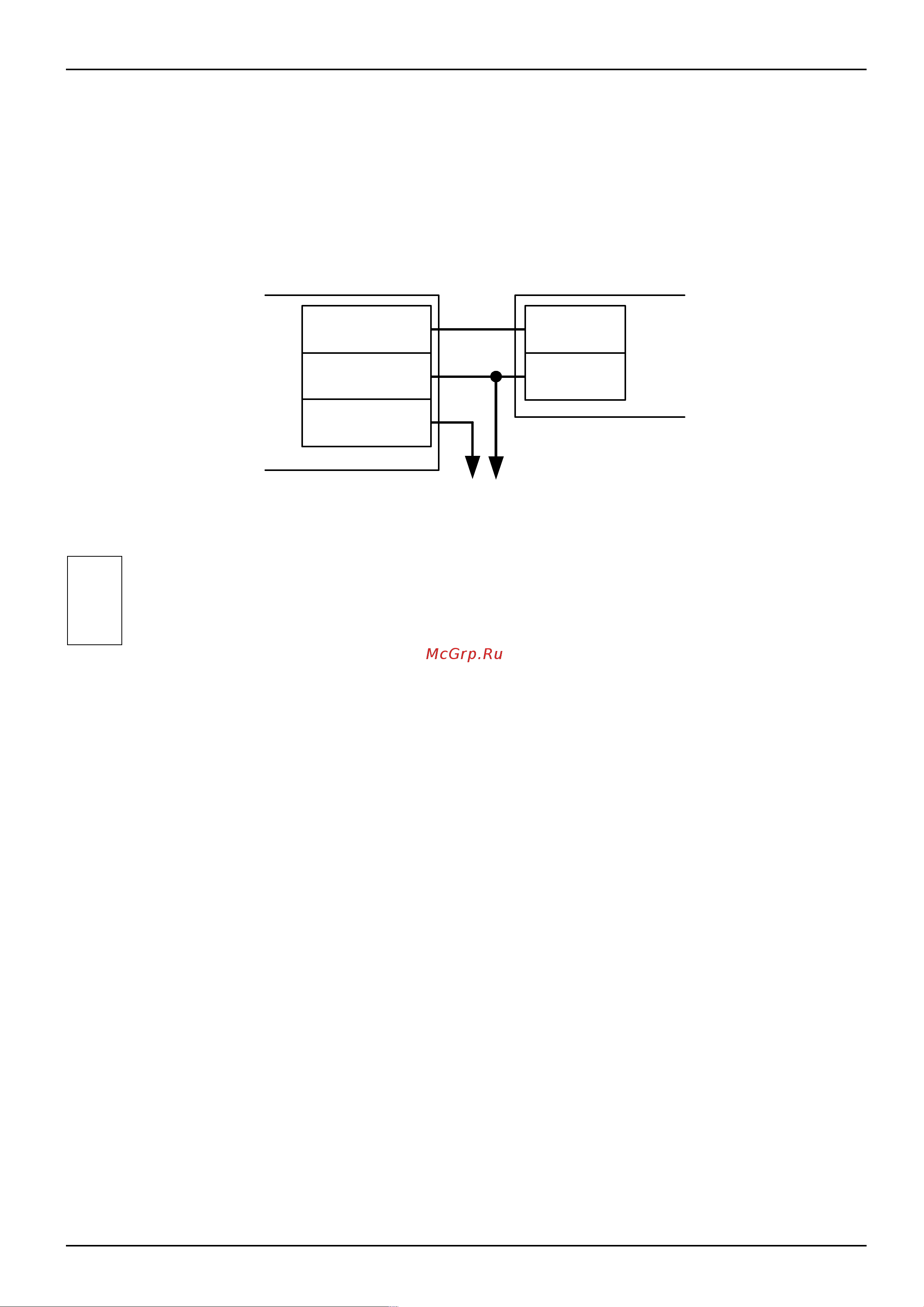

Рисунок 168. FAAC D600, D1000.
!
Все датчики присутствия автомобилей (фотодатчики) должны подключаться
исключительно к приводу ворот, а не к контроллеру. При нарушении этого
требования весьма вероятны повреждения автотранспорта закрывающимися
воротами.
Перед запуском в работу точки доступа, обслуживающей ворота FAAC D600 или D1000, нужно
произвести её обязательные настройки.
Для этого запускаем «Программу управления» — выбираем вкладку «Оборудование» — выделяем
необходимый контроллер в списке — нажимаем «Настройки» — выключаем опцию «Отображать
только базовые параметры». Далее осуществляем следующие настройки:
● В верхней области окна «Настройки» выбрать конфигурацию «Две двери, импульсное
управление»
● «Длительность импульса управления замком» — установить в пределах 1,0 секунды.
● «Время ожидания прохода» – установить примерно в два раза больше времени реального
открывания ворот. Например, если они полностью открываются за 15 секунд, то значение
параметра должно быть равно 25...30 с.
● После настройки - нажать «ОК», все изменения будут применены автоматически.
стр. 251 из 400
NO2
COM2
OPEN A
-
Клеммы
контроллера
Клеммы блока
управления FAAC
D600, D1000
Открыть
J1
К фотоэлементам
FSW
