Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.7.9 CAME ZL180 .
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "прямое управление приводами"».
Микропереключатель выбора функций на плате блока управления ZL180 необходимо установить в
положение, описанное в следующей таблице.
Номер переключателя: 1 2 3 4 5 6 7 8 9 10
Положение
переключателя:
off off off X off ON ON ON off X
Таблица 55. Установка микропереключателя выбора функций платы блока управления ZL180.
Знак «X» в поле «Положение переключателя» означает, что данный переключатель выполняет
функцию, не влияющую на работу СКУД, и его нужно выставить в необходимое положение
согласно оригинальной инструкции на блок управления ZL180.

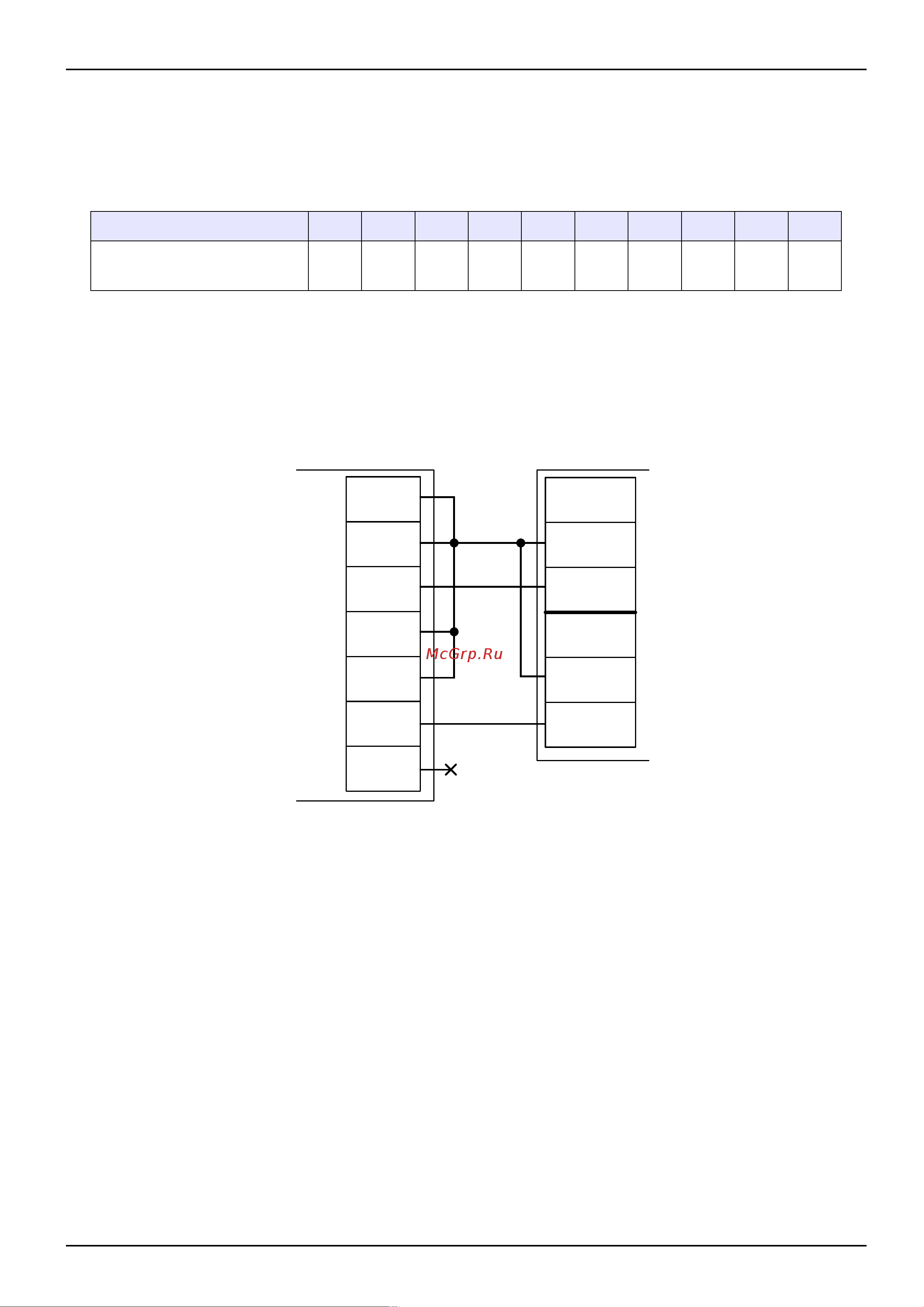

Рисунок 184. ZL180.
Остальные клеммы (10,11,E) подключаются согласно оригинальной инструкции на блок
управления ZL180.
стр. 284 из 400
2
7
С1
С3
3P
Клеммы
контроллера
Клеммы блока
управления ZL180
1
NC1
COM1
NO1
NC2
COM2
NO2
TS
