Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.13 Турникеты «Форма».
Контроллер для работы с турникетами «Классик», «Бизант», «Титан», «Гранд», «Аскольд» должен
быть переключён в режим импульсного управления и работы с нормально замкнутыми датчиками
прохода по упрощённой схеме. Для этого выберите на контроллере типовую конфигурацию
«Турникет, импульсное управление».
Из-за особенностей электроники турникета (неотключаемый таймер времени ожидания прохода,
триггерная логика обработки входов «Блокировка» и «Аварийный») существуют определённые
ограничения на его функционирование в составе СКУД.
● Недоступны режимы постоянной разблокировки турникета с клиентского места СКУД или с
пульта управления.
● Невозможна настройка времени ожидания прохода в параметрах СКУД.

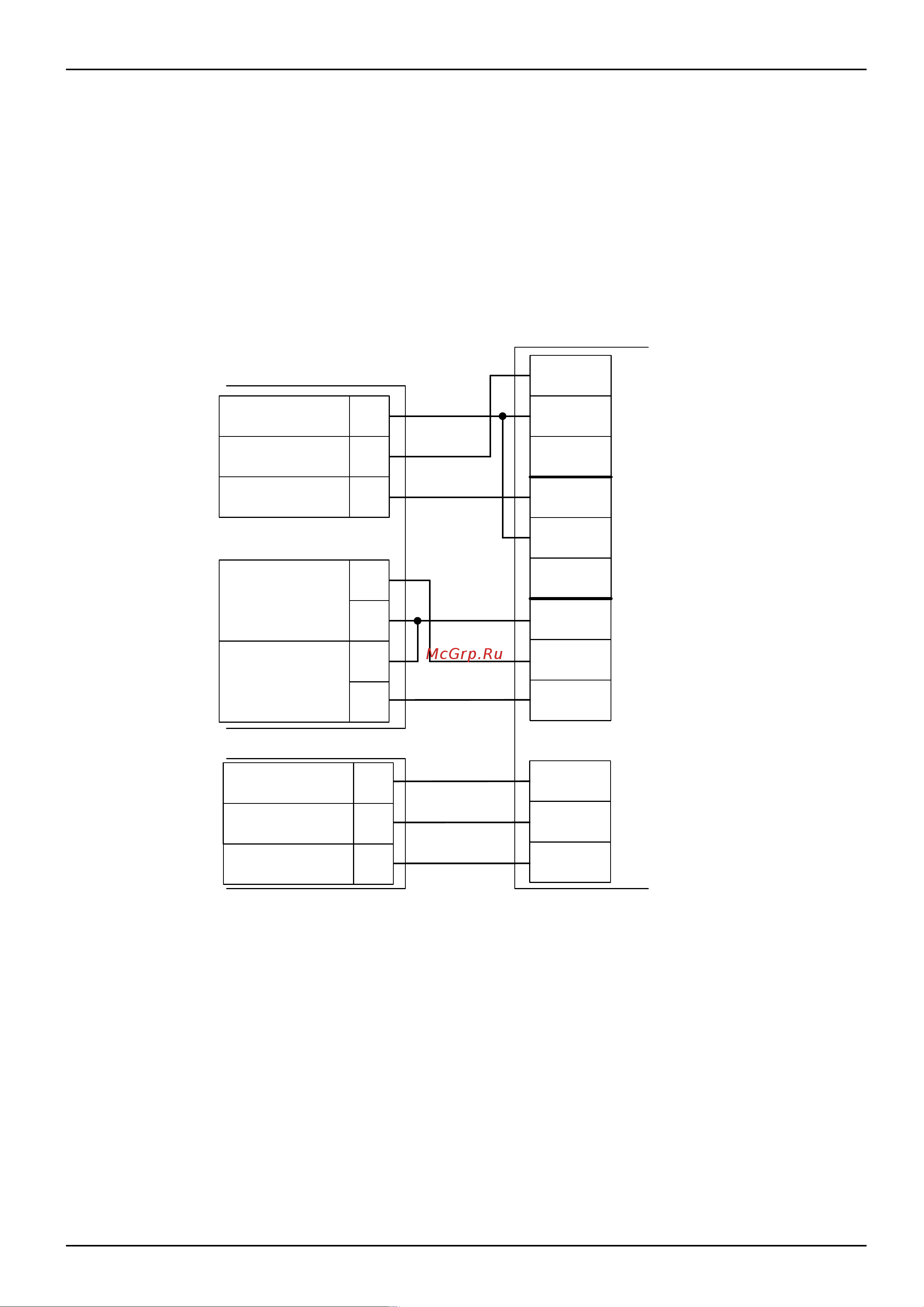

Рисунок 116. «Форма» БУТ-12.
стр. 182 из 400
NO2
COM2
NC2
NO1
COM1
NC1
GND
D1
D2
Блок управления БУТ-12
Клеммы
контроллера
Общий
Вход
Выход
Регистр.
выхода
Регистр. входа
1
2
3
28
29
30
31
D3
GND
D4
Пульт управления
Общий
Кнопка ВХОД
Кнопка ВЫХОД
1
2
3
