Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.7 CAME.
13.7.1 CAME ZL37, ZL38.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "открыть, закрыть, стоп"».
Микропереключатель выбора функций на плате блока управления ZL37, ZL38 необходимо
установить в положение, описанное в следующей таблице.
Номер переключателя: 1 2 3 4 5 6 7 8 9 10
Положение переключателя: off ON X off off X X ON off X
Таблица 44. Установка микропереключателя выбора функций платы блока управления ZL37, ZL38.
Знак «X» в поле «Положение переключателя» означает, что данный переключатель выполняет
функцию, не влияющую на работу СКУД, и его нужно выставить в необходимое положение
согласно оригинальной инструкции на блок управления ZL37, ZL38.
Перемычку «7-4» выбора функции кнопки управления 2-7 на плате блока управления ZL37, ZL38
необходимо установить в положение «4».

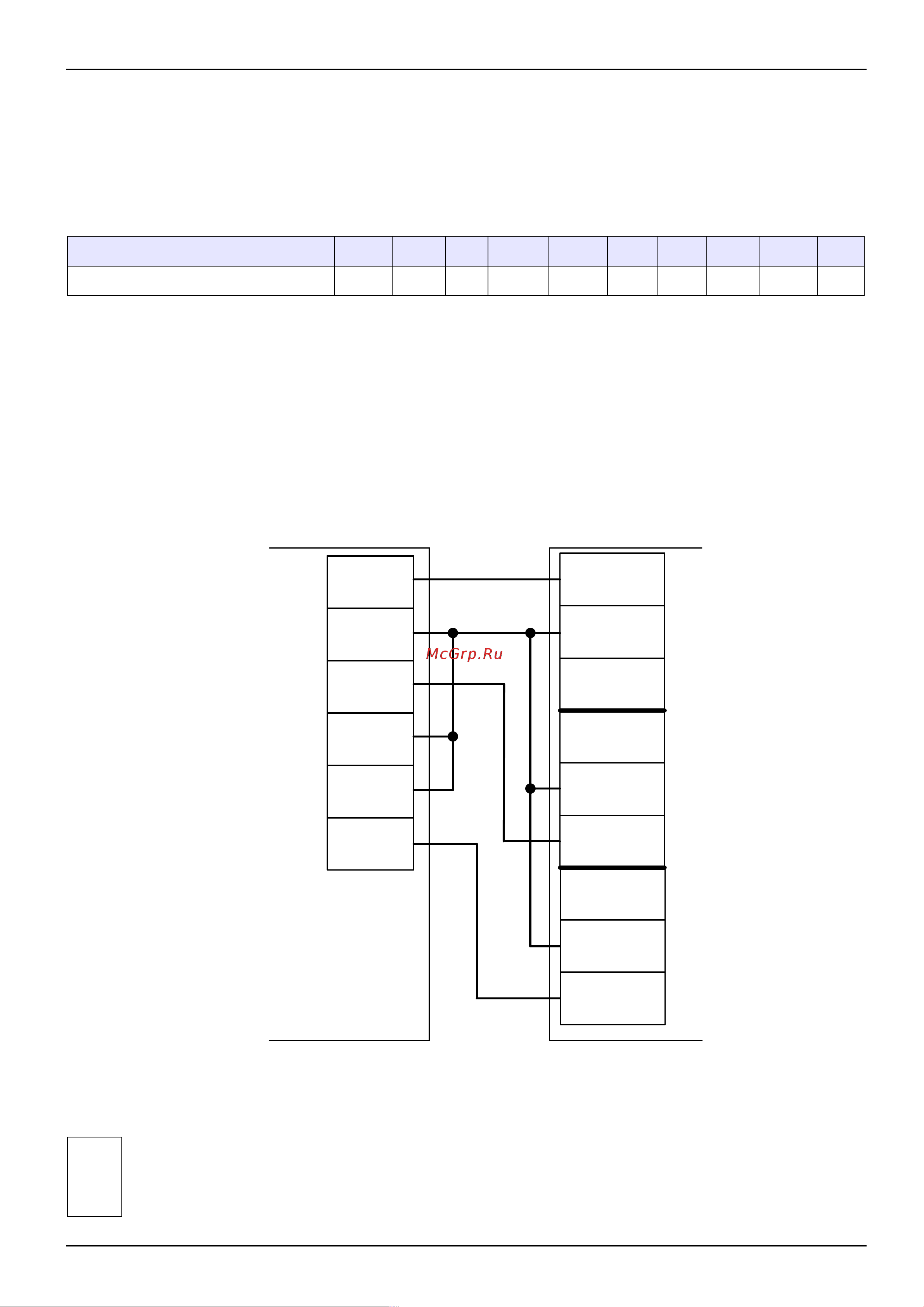

Рисунок 176. ZL37, ZL38.
Остальные клеммы блока (L1, L2, M, N, 5, 10, 11, E, F, FA, FC) подключаются согласно
оригинальной инструкции на блок управления ZL37, ZL38.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
стр. 265 из 400
