Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
7.3 Конфигурация 3: «Две двери, импульсное управление».
В программе «Клиент» на вкладке «Оборудование» выделите в списке контроллер, нажмите
кнопку «Настройки» и в верхней части экрана «Конфигурация» выберите «Две двери, импульсное
управление».
В этой конфигурации контроллер может управлять одной или двумя дверьми, оборудованными
замками с импульсным типом управления – как правило, это электромеханические замки (не
защёлки).
К контроллеру подключаются одна или две двери, до 2 герконов, до 4 считывателей, до 8 кнопок
управления.
Список возможного оборудования для одной двери:
● Замок.
● Датчик открытия двери (геркон).
● Считыватель на вход.
● Считыватель на выход.
● Кнопка запроса прохода на вход.
● Кнопка запроса прохода на выход.
● Кнопка блокировки двери.
● Кнопка открытия двери с поста охраны.

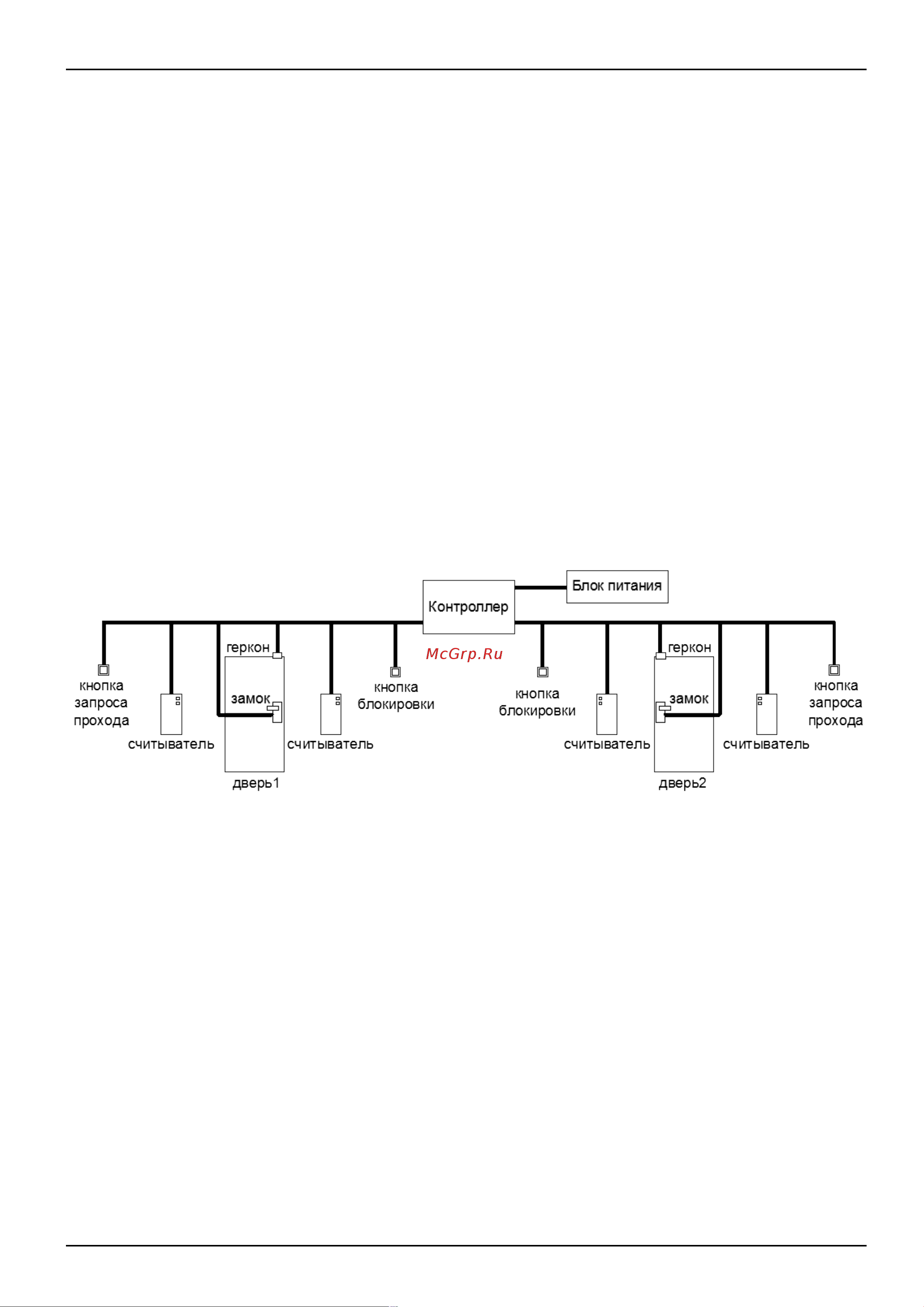

Рисунок 22. Вариант подключения комплекта оборудования в конфигурации «Две двери, импульсное
управление».
Со стороны входа и выхода могут устанавливаться либо считыватель, либо кнопка запроса входа
или выхода. Раздельные считыватели и кнопки позволяют системе корректно определять
направление прохода через дверь.
Кнопка открытия двери с поста охраны позволяет открывать дверь охраннику, при этом событие
корректно фиксируется системой как проход в неизвестном направлении, санкционированный с
пульта охраны.
Подключение оборудования подробно описано в разделе «Монтаж контроллера».
При необходимости настройки типовой конфигурации можно изменить в программе «Клиент» на
вкладке «Оборудование».
стр. 39 из 400
