Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.7.17 CAME ZL30 импульсное управление.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "открыть, закрыть, стоп"».
В настройках блока управления ZL30 выключите функции:
● F5 «Проверка безопасности» - должна быть в 0.
● F6 «Присутствие оператора» - должна быть в 0.
● F19 «Автоматическое закрытие» - должна быть в 0.
И включите функцию:
● F1 «Стоп» - должна быть в 1.

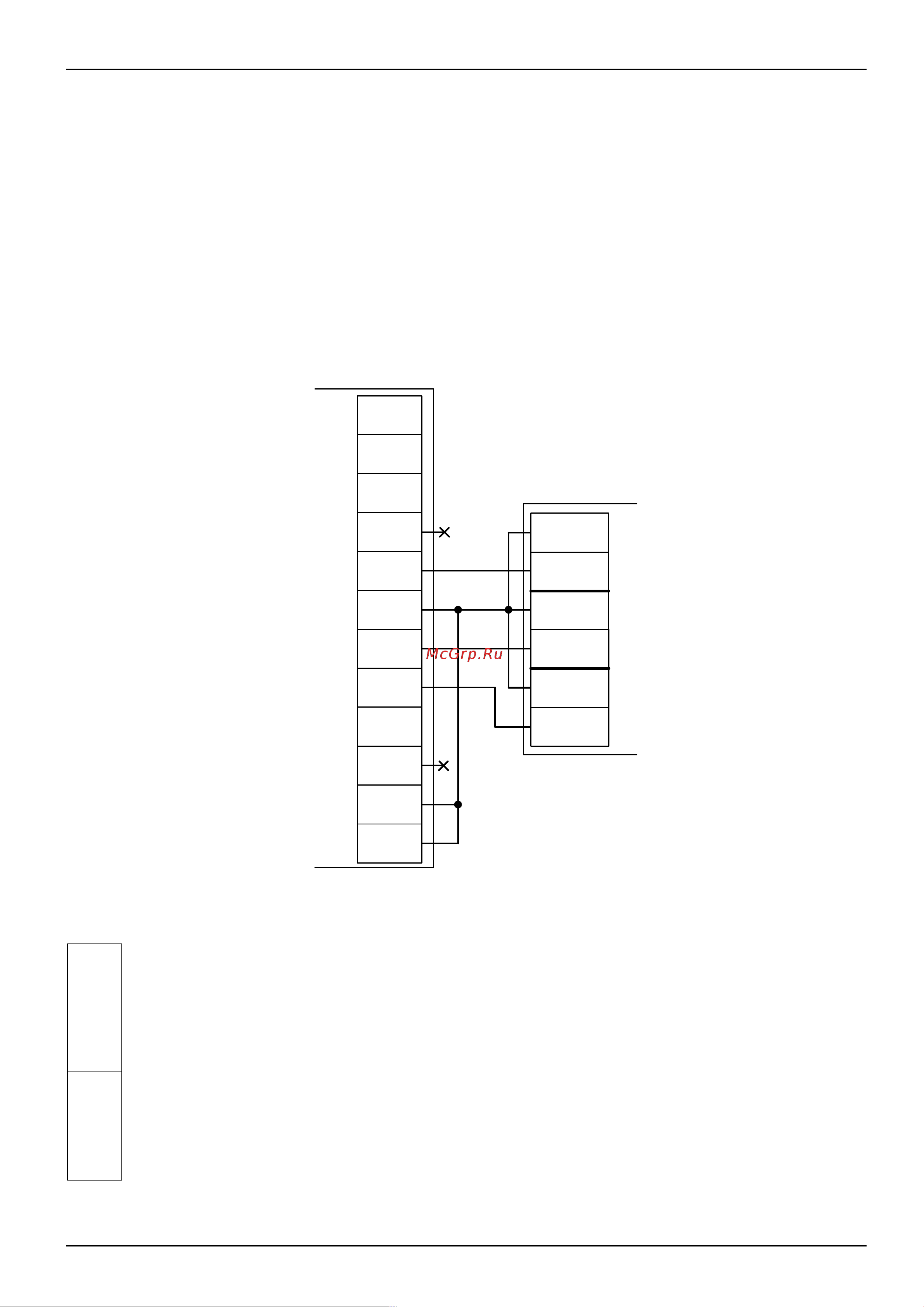

Рисунок 192. ZL30 с импульсным управлением.
Остальные клеммы подключаются согласно оригинальной инструкции на блок управления ZL30.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
!
Запрещается использовать встроенный в привод радиоприёмник. Подача команд
управления в обход контроллера СКУД рано или поздно приведёт к повреждению
проезжающей машины. Для управления приводом с помощью радиобрелоков
следует использовать радиоприёмники с Wiegand интерфейсом, подключаемые к
контроллеру СКУД.
Перед запуском в работу точки доступа нужно произвести её обязательные настройки.
стр. 299 из 400
COM2
NO2
Клеммы
контроллера
Клеммы блока
управления ZL30
COM3
NO3
2
3
СY
СX
1
5
7
TS
E6
11
10
ОткрытьЗакрыть
Стоп
COM1
NС1
4
