Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.32 Smartec ST-TS100.
Контроллер для работы с турникетом Smartec ST-TS100 должен быть переключён в режим
импульсного управления и работы с нормально разомкнутыми датчиками прохода по упрощённой
схеме.Для этого выберите на контроллере типовую конфигурацию «Турникет, импульсное
управление».
Также необходимо установить состояние датчиков «нормально разомкнут». Для этого в настройках
контроллера установите функции:
Функция - «Линия датчика «Выход» прохода», Точка доступа 1, клемма D1 — нормально разомкнут.
Функция - «Линия датчика «Вход» прохода», Точка доступа 1, клемма D2 — нормально разомкнут.
Параметр «Время ожидания прохода» для контроллера должен быть выставлен в соответствии с
настройками платы управления турникета.
Из-за особенностей электроники турникета (неотключаемый таймер времени ожидания прохода)
существуют определённые ограничения на его функционирование в составе СКУД:
● Недоступны настройки времени ожидания прохода из ПО «Sigur».
● Возможны конфликтные ситуации при одновременном проходе по карточке и нажатии кнопок
пульта.

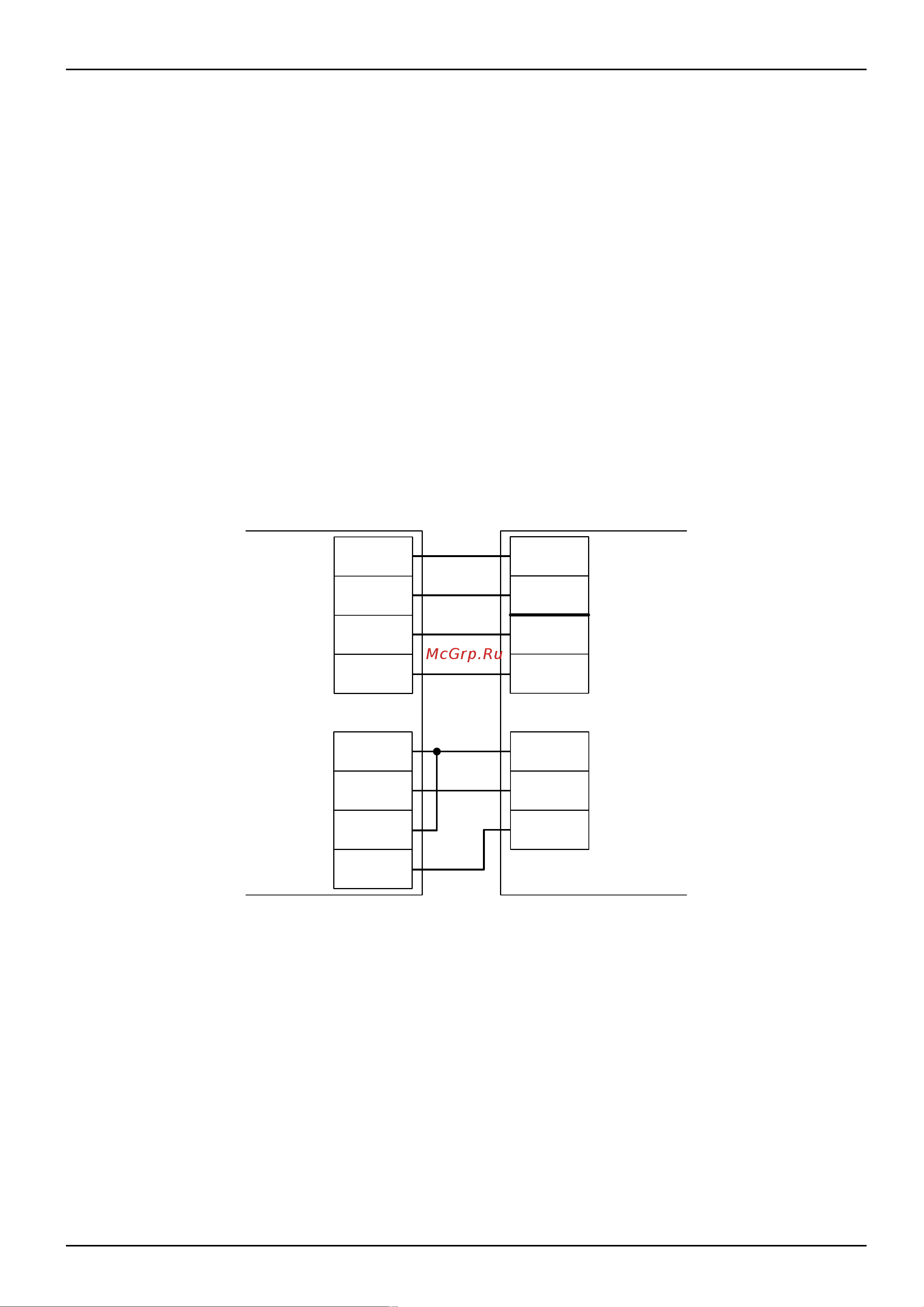

Рисунок 156. Smartec ST-TS100.
Перед запуском в эксплуатацию точки доступа проведите настройки контроллера (выделить в
списке на вкладке «Оборудование», нажать «настройки», выключить опцию «Отображать только
базовые параметры»):
● «Время ожидания однократного прохода для турникета» установите равным времени, на
которое открывается сам турникет.
● «Длительность импульса управления турникетом» – 1 секунда.
● «Реакция на «взлом» турникета №1 «на выход» – установить «Фиксировать проход «по
кнопке» в направлении «на выход».
● «Реакция на «взлом» турникета №1 «на вход» – установить «Фиксировать проход «по кнопке»
в направлении «на вход».
стр. 232 из 400
NO2
NO1
COM1
Плата турникета
Smartec ST-TS100
Клеммы
контроллера
K2
K1
GND
COM2
NO2
D1
COM1
NO1
GND
D2
GNDCOM2
