Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U

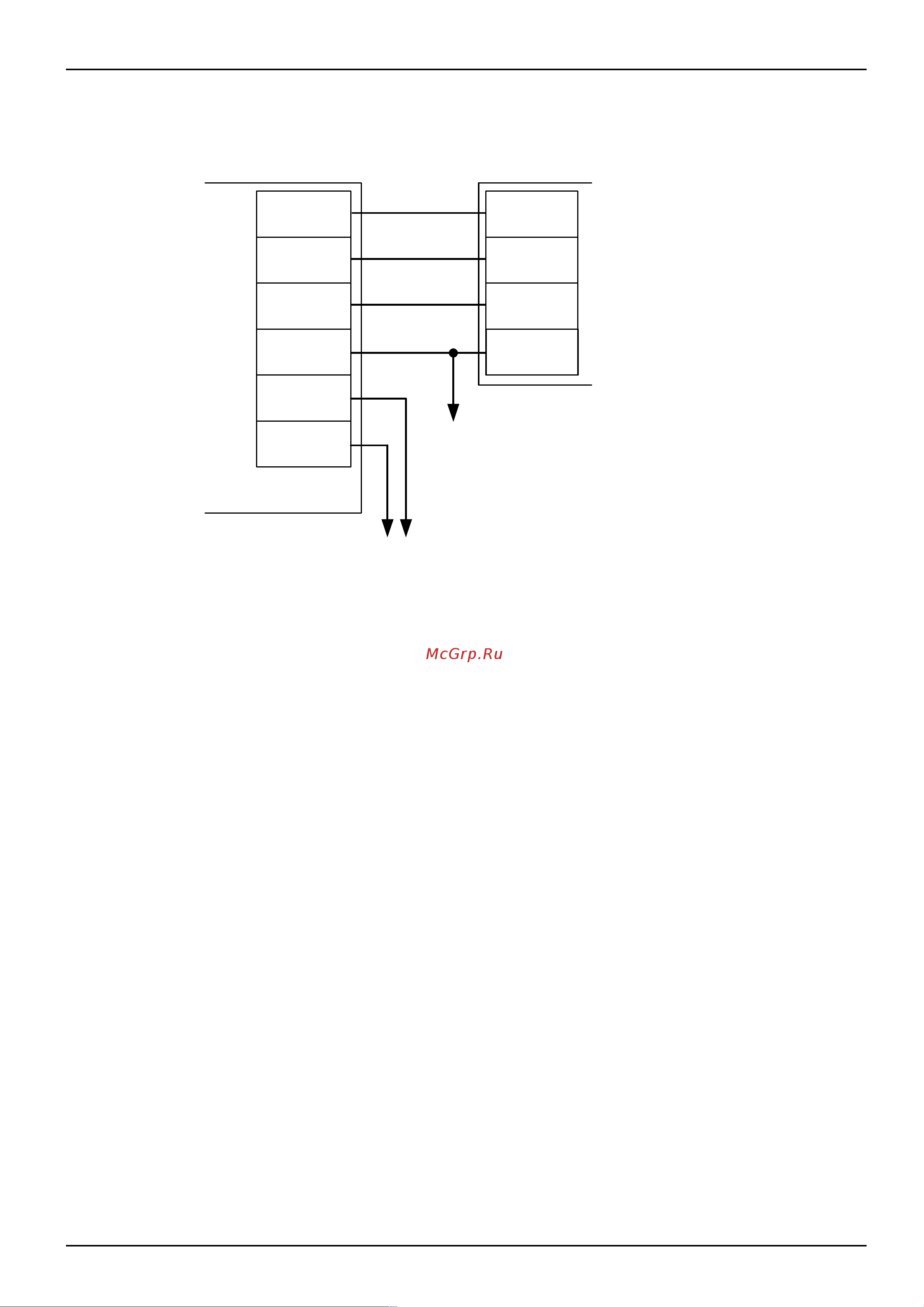

Рисунок 54. Пример подключения Praktika K-01 в направлении «выход», старая электроника.
Настройки точки доступа:
В программе «Клиент» выделите на вкладке «Оборудование» нужный нам контроллер в списке,
нажмите кнопку «Настройки», выключите «Отображать только базовые параметры»:
● Установите значение параметра «Время ожидания санкции оператора на доступ» равным
примерно 3 секундам – после считывания кода карточки посетителя контроллер будет ожидать
от картоприёмника подтверждения изъятия карты в течение этого времени.
● Установите значение параметра «Длительность импульсов изъять/вернуть карту» равным
примерно 2 секундам.
Также добавьте следующие функции:
● Функция - «Линия запроса санкции оператора при разрешённом доступе», клемма - «O1,
нормально неактивен».
● Функция - «Линия «Вернуть карту» в направлении «выход», клемма - «O2, нормально
неактивен».
● «Порт считывателя на выход - дополнительный», Номер порта - «(номер, к которому
подключён считыватель картоприёмника)».
Нажмите «ОК».
Настройки режимов:
Для пропусков посетителей, которые требуется забирать при выходе, создайте на вкладке
«Режимы» в приоритетной группе (Уровни 2-4) новый режим со следующими настройками:
● «Персонал, попадающий под действие» - выберите все пропуска посетителей.
● «Применимость к точкам доступа» - выберите все точки доступа, преграждающие выходы с
территории предприятия.
стр. 109 из 400
IN1
GND
O1
GND
Card
Inside
D3
Клеммы
картоприемника
Praktika K-01
Клеммы
контроллера
К кнопке «Выход» пульта
ручного управления турникетом
D1 O2
IN2
GND
По возможности подключить к
нормально разомкнутому
датчику прохода турникета.
