Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
7.9 Конфигурация 9: «Шлагбаум/ворота, логика «открыть, закрыть,
стоп».
В программе «Клиент» на вкладке «Оборудование» выделите в списке контроллер, нажмите
кнопку «Настройки» и в верхней части экрана «Конфигурация» выберите «Шлагбаум/ворота, логика
"открыть, закрыть, стоп"».
В этой конфигурации контроллер управляет одними воротами в логике «Открыть, закрыть, стоп».
К контроллеру подключаются:
● Двух кнопочный пульт ручного управления воротами.
● Центральный считыватель и два считывателя с разных сторон ворот ( со стороны въезда и
выезда).
● Центральный датчик.
● Два датчика наличия автомобиля с разных сторон ворот.
● Сторонний контроллер приводов ворот или шлагбаума.
При отсутствии необходимости ручного управления воротами пульт управления можно не
подключать.
Запрос проезда может осуществляется с помощью нажатия кнопки на радиобрелоке. Для
предотвращения случайного открывания ворот обработка запроса производится контроллером
только при наличии машины в зоне действия датчика 1 или 3. Направление движения (въезд или
выезд) определяется по датчику, активному в момент нажатия на кнопку брелока.

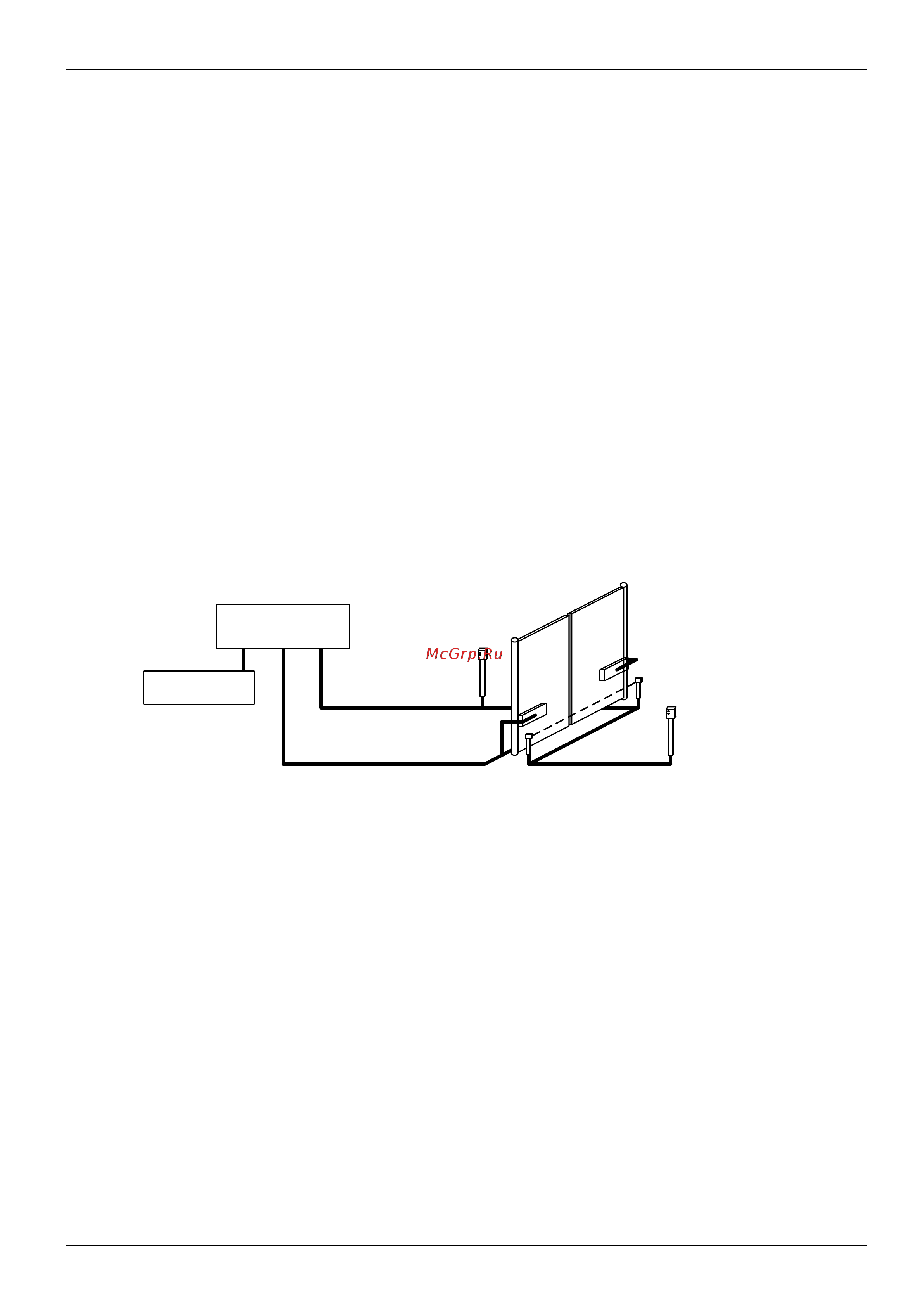

Рисунок 28. Пример автоматизации ворот с использованием карточек или меток.
Также запрос проезда осуществляется с помощью поднесения ключей – электронных карточек
водителей автомашин, или считывания активных меток, установленных на каждой машине. Для
данной конфигурации рекомендуется использование считывателей повышенной дальности. В
данном примере датчики наличия автомобиля перед воротами не установлены. Такой вариант
установки возможен, но не рекомендуется, т. к. понижается безопасность работы
автоматизированных ворот.
В типовой конфигурации предусмотрено подключение трёх считывателей одновременно, при этом
можно использовать как радиобрелоки, так и стандартные прокси–карточки.
стр. 52 из 400
Блок питания
фотодатчик 2
Контроллер
считыватель 1
считыватель 2
