Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.8 Автоматические калитки «Ростов–Дон», новый вариант.
Для работы с автоматическими калитками «Ростов–Дон» контроллер должен быть переключён в
режим импульсного управления, работы с датчиками прохода по упрощённой схеме и нормально–
замкнутым состоянием датчиков прохода. Для этого выберите на контроллере типовую
конфигурацию «Турникет, импульсное управление»

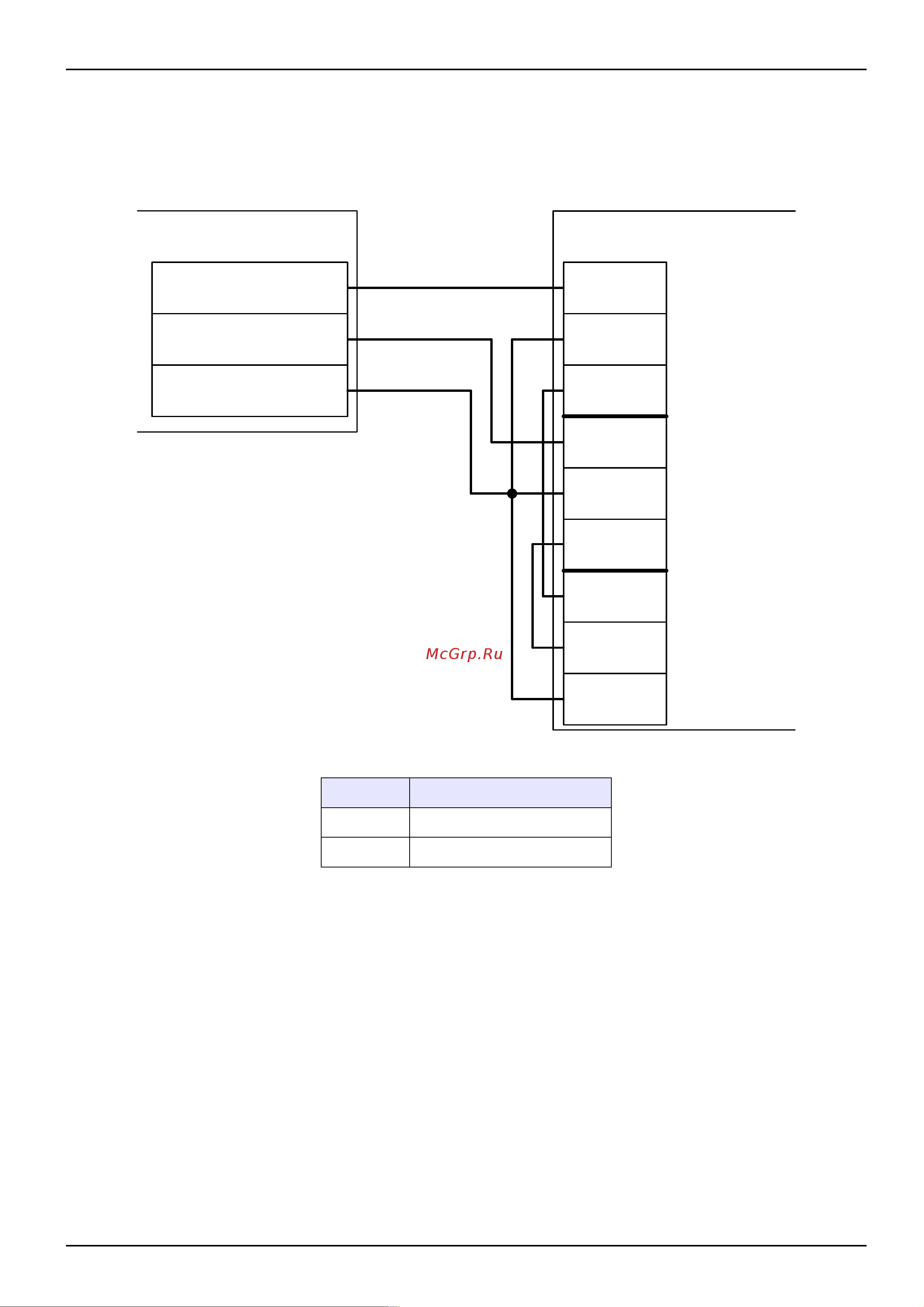

Рисунок 111. Автоматические калитки «Ростов–Дон», новый вариант.
Порт Назначение
PORT 1 Считыватель «выход»
PORT 2 Считыватель «вход»
Таблица
29
. Назначение считывателей для автоматической калитки «Ростов-Дон», новый вариант.
стр. 176 из 400
Клеммы контроллера
NO1
COM1
NC1
NO2
COM2
NC2
D1
D2
GND
Кабель пульта
управления
коричневый
бело-оранжевый
зелёный
