Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
9.1.7 Соленоидный замок YB-500A/B.
Для подключения соленоидных замков выберите конфигурацию «Две двери, потенциальное
управление» или «Четыре двери, потенциальное управление».

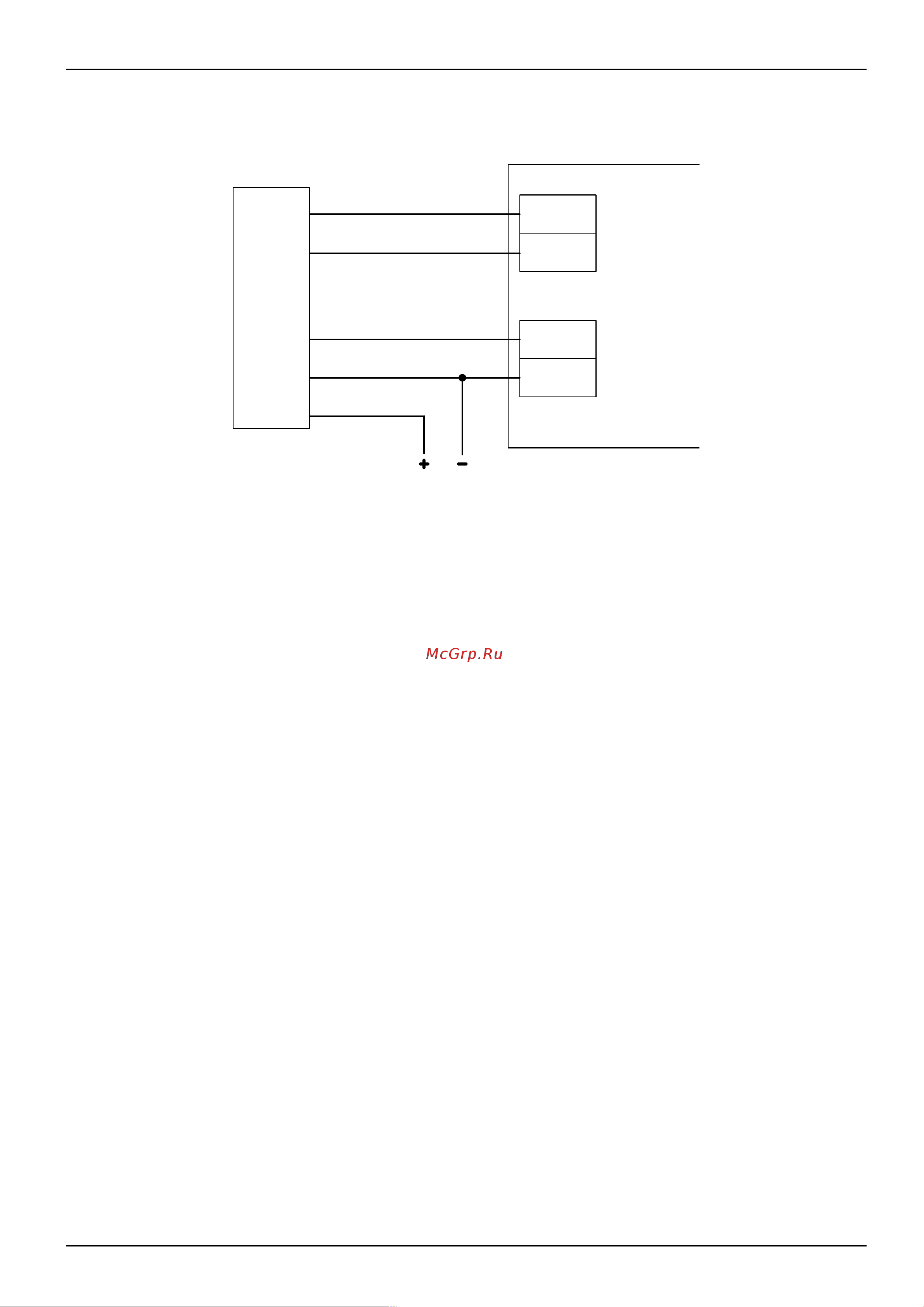

Рисунок 36. Пример подключения замка YB-500 для первой двери в конфигурации «Две двери».
стр. 79 из 400
NO1
COM1
Клеммы контроллера
YB-500
Питание
замка
Чёрный
Красный
Оранжевый
D1
GND
Белый
Зелёный
