Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.7.4 CAME ZA3, ZA3N.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "прямое управление приводами"».
Микропереключатель выбора функций на плате блока управления ZA3, ZA3N необходимо
установить в положение, описанное в следующей таблице.
Номер переключателя: 1 2 3 4 5 6 7 8 9 10
Положение переключателя: off off off X X ON X ON ON off
Таблица 48. Установка микропереключателя выбора функций платы блока управления ZA3, ZA3N.
Знак «X» в поле «Положение переключателя» означает, что данный переключатель выполняет
функцию, не влияющую на работу СКУД, и его нужно выставить в необходимое положение
согласно оригинальной инструкции на блок управления ZA3, ZA3N.

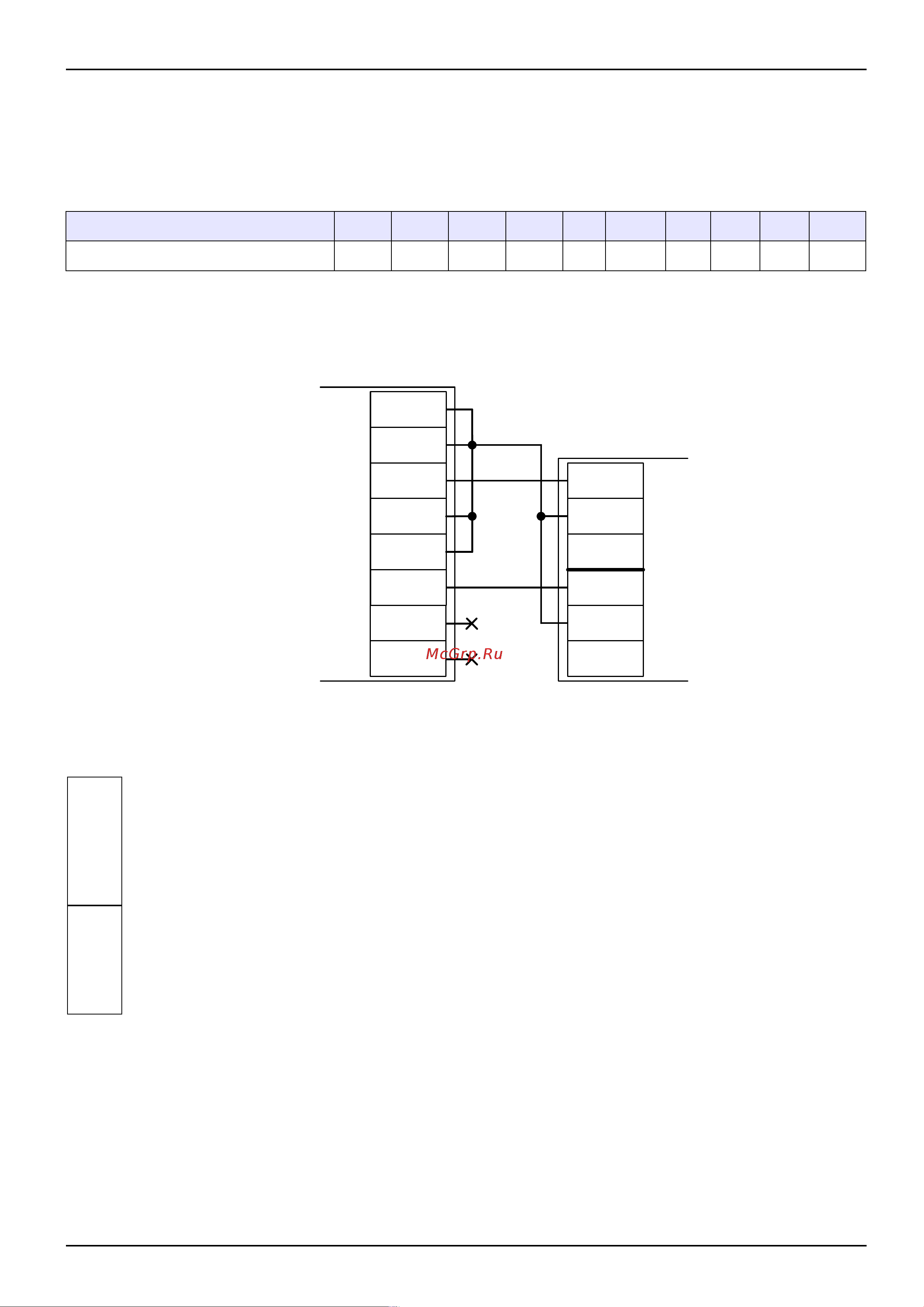

Рисунок 179. ZA3, ZA3N.
Остальные клеммы блока (L1, L2, U, W, V, X, W, Y, E, E3, 5, 10, 11, S, B1, B2) подключаются
согласно оригинальной инструкции на блок управления ZA3, ZA3N.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
!
Запрещается использовать встроенный в привод радиоприёмник. Подача команд
управления в обход контроллера СКУД рано или поздно приведёт к повреждению
проезжающей машины. Для управления приводом с помощью радиобрелоков
следует использовать радиоприёмники с Wiegand интерфейсом, подключаемые к
контроллеру СКУД.
Перед запуском в работу точки доступа нужно произвести её обязательные настройки.
Для этого запускаем «Программу управления» — выбираем вкладку «Оборудование» — выделяем
необходимый контроллер в списке — нажимаем «Настройки» — выключаем опцию «Отображать
только базовые параметры». Далее осуществляем следующие настройки:
● В верхней области окна «Настройки» выбрать конфигурацию «Шлагбаум/ворота, логика
"прямое управление приводами"».
● «Время открытия/закрытия створок при прямом управлении» установить равным примерно 1,1
времени реального открывания (закрывания) ворот. Например, если они полностью открываются
за 10 секунд, то значение параметра должно быть равно 11 с.
стр. 272 из 400
NO2
COM2
NC2
NO1
COM1
NC1
1
2
3
С1
СХ
4
3Р
7
Клеммы
контроллера
Клеммы блока
управления
ZA3
