Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.11 Стандартные ворота (электродвигатель и два пускателя).
Подключение привода ворот, состоящему из электродвигателя 220/380В и двух электромагнитных
можно осуществить на основе типовой конфигурации контроллера «Шлагбаум/ворота, логика
"прямое управление приводами"».
Коммутатор, применяемый для согласования с мощной нагрузкой - пускателями, состоит из двух
реле (параметры: катушка 12 вольт, 4 контактных группы на переключение 220В, 5А) с
дополнительными цепями искрогашения. Ворота дополнительно оборудуются концевыми
датчиками открытия и закрытия створки.
!
К контроллеру должен быть подключён датчик или датчики присутствия
автомобилей. Пульт ручного управления при его наличии должен быть подключён
только к контроллеру Sigur, а не катушкам пускателей. При нарушении этих
требований возможны различные конфликтные ситуации, начиная от отсутствия
регистрации фактов проезда, «зависания» ворот в промежуточных состояниях
створок и заканчивая вероятным повреждением проезжающего автотранспорта.
стр. 326 из 400

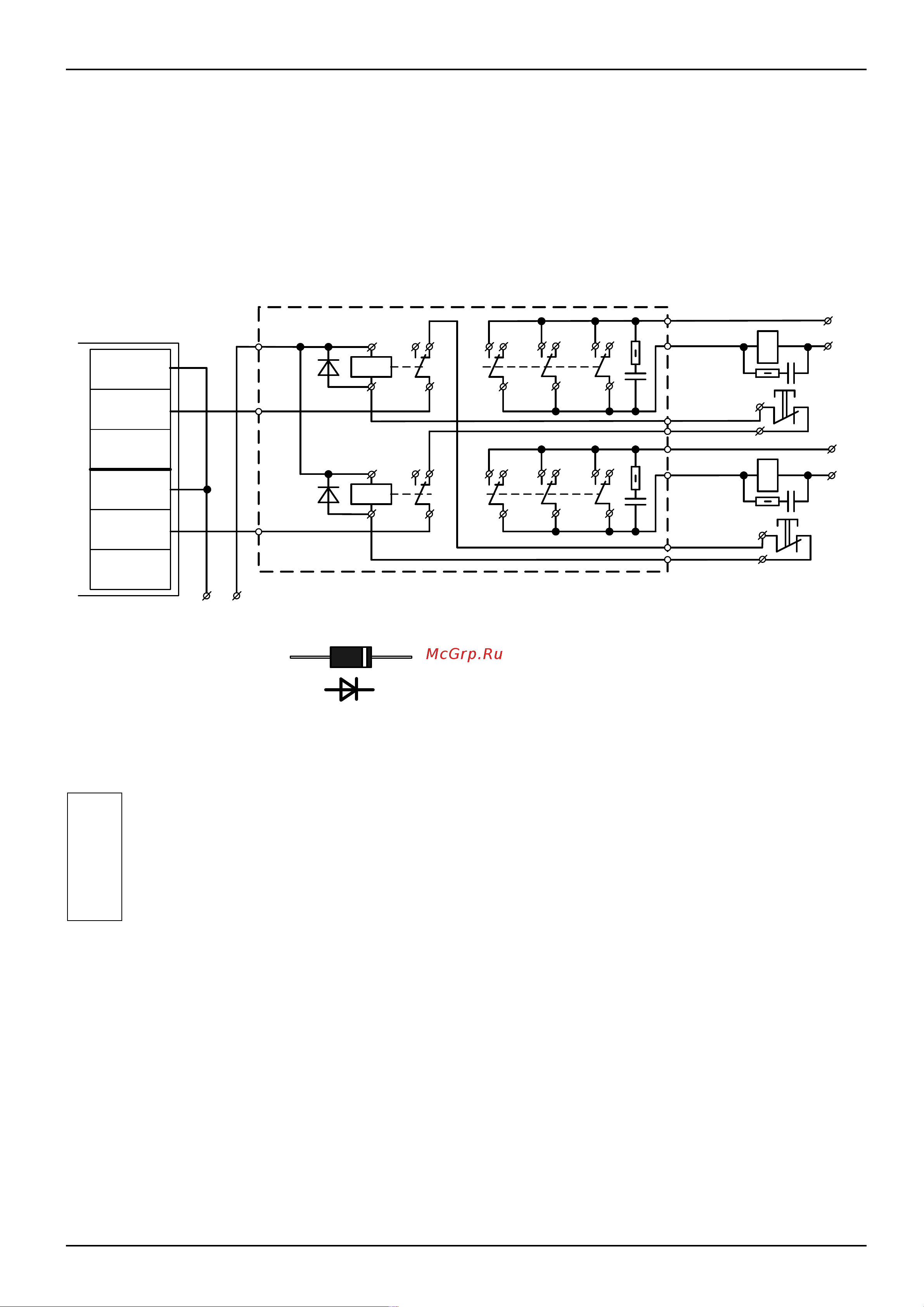

Рисунок 205. Подключение к приводу ворот, управляемому двумя электромагнитными
пускателями.
NO
COM1
NC
NO
COM2
NC
5
K1
VD1
13
14
6
7 8
1 2 3 49 10 11 12
5
K2
VD2
13
14
6
7 8
1 2 3 49 10 11 12
SA1
- 12V +
SA2
KM1
KM2
~220V
~220V
R1
C1
R2
C2
R3
C3
R4
C4
Клеммы
контроллера
КМ1 – катушка пускателя «Закрыть»
КМ2 – катушка пускателя «Открыть»
SA1 - концевой выключатель закрытия ворот
SA2 - концевой выключатель открытия ворот
Коммутатор низковольтный
K1(10)
K1(6)
K2(10)
K2(6)
K1(14)
K2(1)
K2(14)
K1(1)
K1(13)
K1(5)
K2(5)
Катод
Анод
Диод 1N4001...4007
