Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
6.2 Питание контроллера.
Питание контроллера осуществляется постоянным напряжением 9,9 – 17,8 вольт, потребляемый
контроллером ток - не более 210 мА.
● При питании от БП только контроллера необходимо установить в любом удобном месте между
ближайшим электрораспределительным щитком и контроллером блок питания, обеспечивающий
на выходе постоянное напряжение 12 вольт и ток не менее 250 мА.
● При питании от одного БП не только контроллера, но и считывателей, замков и прочей
периферии необходимо обеспечить нагрузочную способность БП достаточную для питания всех
подключённых устройств с запасом по току около 10-15%. Запас по мощности блока питания
необходим для корректного функционирования контроллера при нештатных ситуациях, таких как
короткие замыкания в линии связи, в цепях питания считывателей и т.д.
При возникновении аварийных ситуаций встроенные цепи защиты контроллера отключают питание
перегруженной или замкнутой линии, но в процессе срабатывания защиты на короткое время
потребление тока от источника питания может возрасти. Например, при замыкании линии питания
считывателя отключится предохранитель на 500 мА. При этом потребление тока может
кратковременно возрасти до 1 А.
Из блоков бесперебойного питания подходят, например, блоки «ББП», «Скат», «БРП», «РИП».
!
Не рекомендуется использование блоков питания ACCORDTEC вообще и со
считывателями Matrix-II EH в особенности. Данная связка может не работать самым
произвольным образом, начиная от полной неработоспособности и заканчивая
задержками или пропусками некоторых карт. Для диагностики подключите вместо
ББП-20 аккумулятор — как правило всё тут же начинает работать.
После монтажа блока питания к нему подключается питание однофазной сети ~220 В.

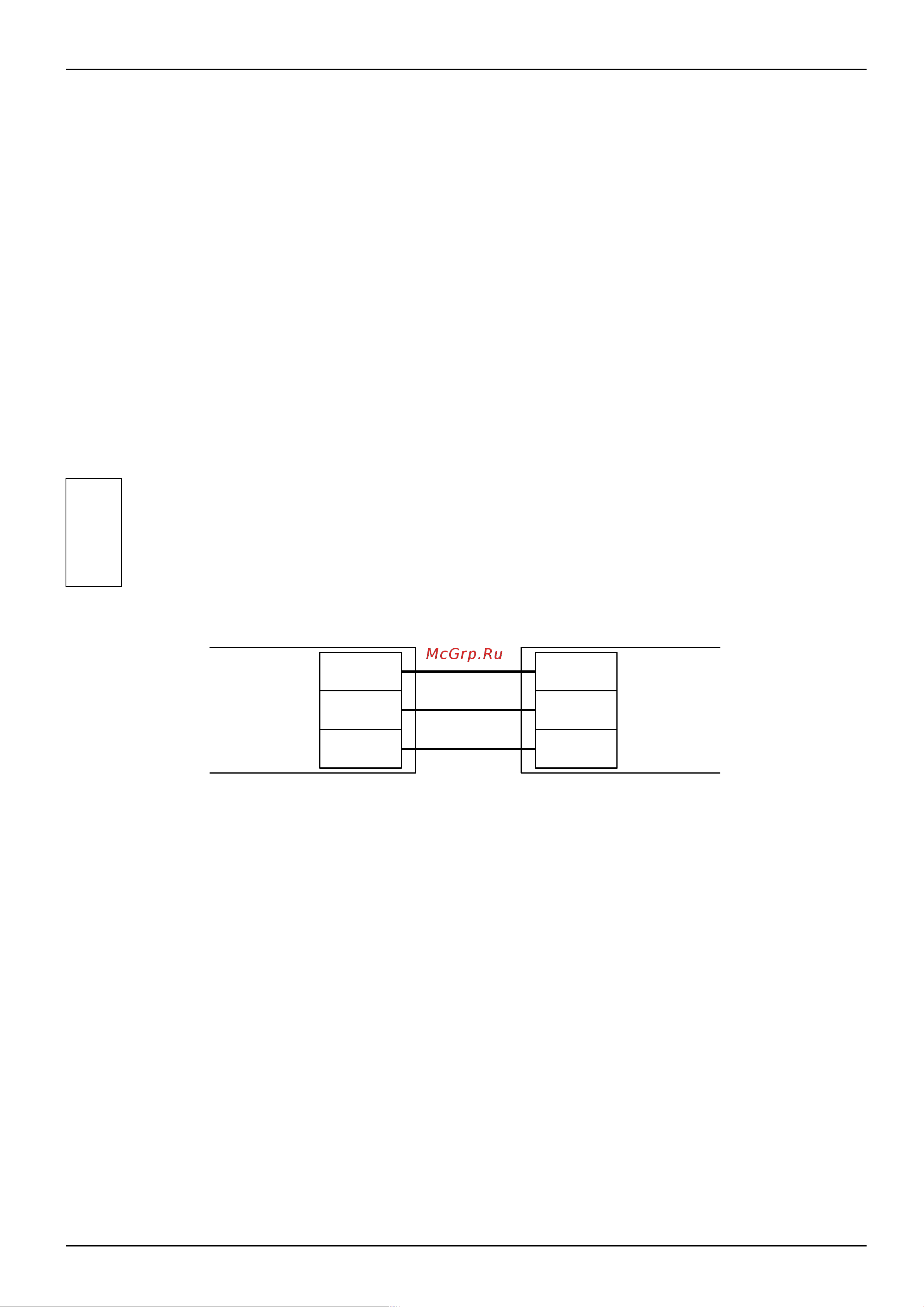

Рисунок 3. Подключение питания к контроллеру.
Для подключения можно использовать любые кабели подходящего сечения (не менее 0,75 мм²),
например ШВВП, ПУГНП, ПУНП, ПВС или ВВГ (для внешней проводки).
Линия DCD представляет собой дополнительный вход, используемый контроллером для
диагностики состояния сетевого напряжения блока питания. Управление входом DCD
осуществляется замыканием его на минус питания (через выход типа ОК или «сухой контакт»),
либо подачей напряжения низкого логического уровня (0...0.5 В). При управлении этим входом
логическими уровнями максимальное напряжение на нем не должно превышать 3.3 вольт.
Напряжение логического нуля на этом входе соответствует работе блока питания от сети.
Например, некоторые модели блоков бесперебойного питания «СКАТ» и «РИП» имеют выход,
соответствующий выше обозначенным требованиям. Если линия DCD не используется, то нужно
установить на плате контроллера перемычку «DCD» (по умолчанию установлена).
Примечания:
1. При использовании блока бесперебойного питания ББП-20 без встроенной защиты АКБ
рекомендуется установка в него дополнительного устройства защиты аккумулятора (например,
УЗА-12 или БКА-12).
2. При использовании блока питания с металлическим корпусом необходимо подключить к нему
линию защитного заземления.
стр. 18 из 400
DCD
-
+
Клеммы
контроллера
-12V
+12V
DCD
Блок питания
