Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.15.2 GUNNEBO GlasStile.
!
Обратите внимание на то, что встроенный блок управления турникетом GlasStile
может иметь различное исполнение. Перед подключением сверьте подписи к
клеммам на плате и на приведённой схеме подключения, чтобы убедиться в их
идентичности.
Контроллер для работы с турникетом GUNNEBO GlasStile должен быть переключён в режим
импульсного управления и работы с нормально замкнутыми датчиками прохода по упрощённой
схеме. Для этого выберите на контроллере типовую конфигурацию «Турникет, импульсное
управление»
В настройках контроллера в программе «Клиент» необходимо включить дополнительную опцию
(выделить точку доступа на вкладке «Оборудование», нажать «Настройки», выключить опцию
«Отображать только базовые настройки», установить «Запирать турникет по спаду сигнала
датчика прохода» и нажать «ОК»). Параметр «Время ожидания прохода» установите
соответственно настройкам блока управления турникета (как правило это 8 секунд).
Из-за особенностей электроники турникета (не отключаемый таймер времени ожидания прохода и
нестандартное исполнение пульта управления) существуют определённые ограничения на его
функционирование в составе СКУД:
● Подключение пульта управления возможно только непосредственно к блоку управления
турникета. Все проходы, разрешённые с пульта управления, будут регистрироваться в СКУД
либо как факты взлома, либо все несанкционированные срабатывания датчиков прохода будут
регистрироваться как проходы с пульта (в зависимости от настроек контроллера).
● Недоступен режим постоянной разблокировки турникета с клиентского места СКУД.
● Возможны конфликтные ситуации при одновременном проходе по карточке и нажатии кнопок
пульта.

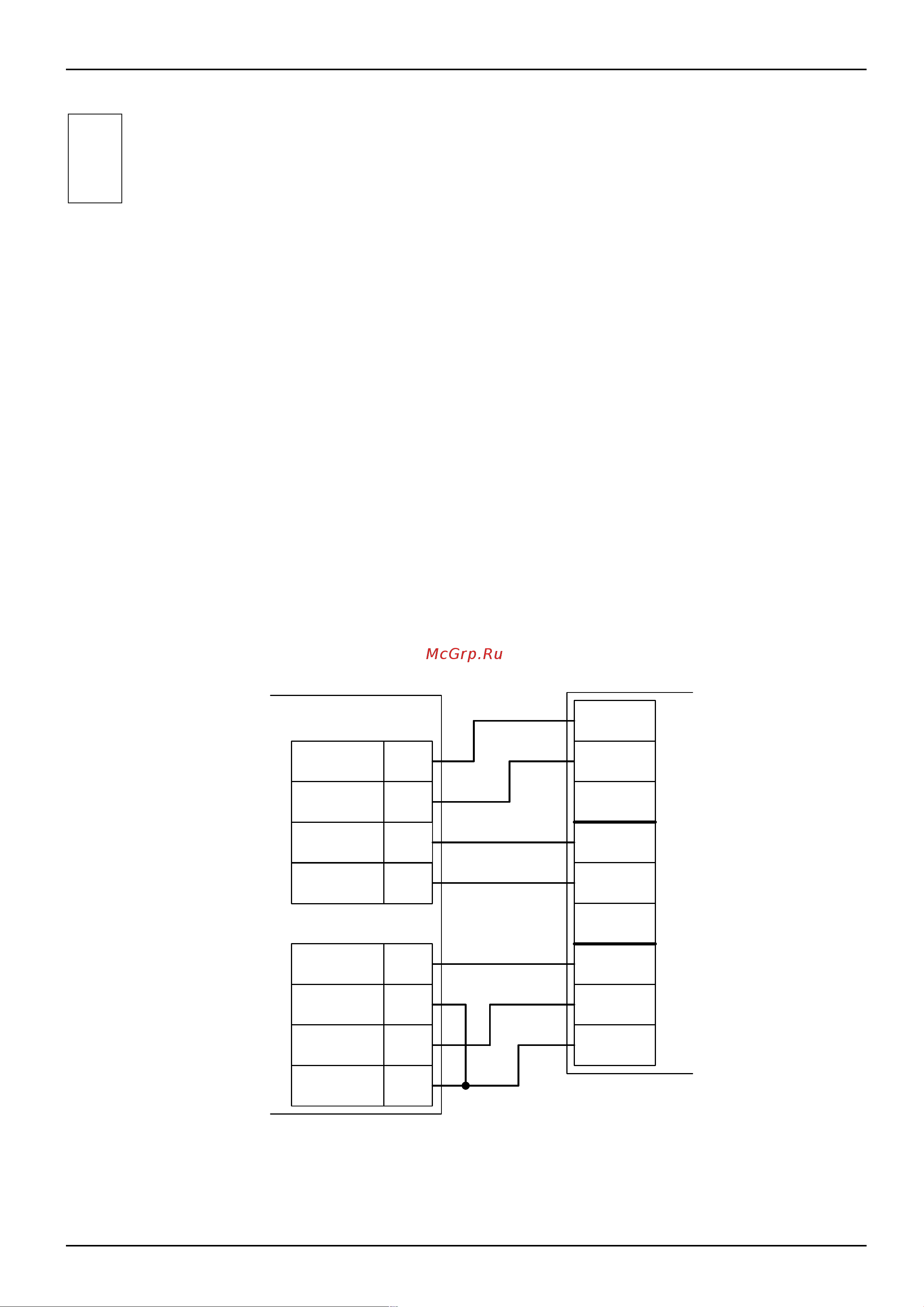

Рисунок 125. GlasStile.
стр. 193 из 400
1
2
P2
P2
P2
P4
P4
P4
P4
3
1
2
3
4
NO1
COM1
NC1
NO2
COM2
NC2
D1
D2
GND
Блок управления
турникета GUNNEBO
GlasStile
Клеммы
контроллера
P2 4
CARD-OUT
CARD-IN
