Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U

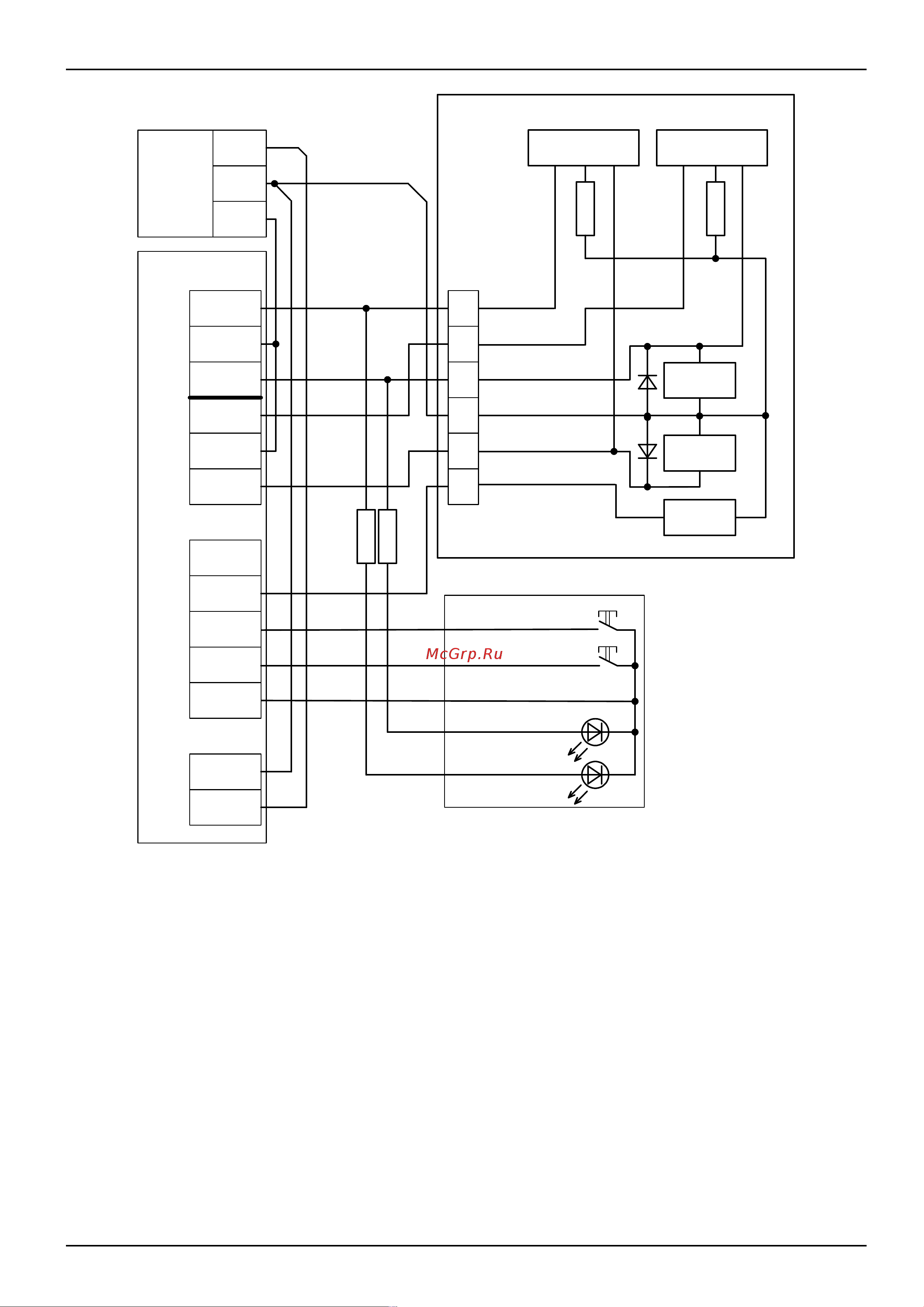

Рисунок 134. ARGO/Tver, вариант 1.
стр. 204 из 400
VD
ЭМ
вход
NC1
COM1
NC2
COM2
NO2
VD
ЭМ
выход
D1
GND
D3
D4
GND
Зелёный
Красный
Серый
Вход
Выход
Клеммы
контроллера
Пульт
NO1
5
4
6
геркон
XT
БП
+12V
GND
+24V
-
+
V in
K1
K2
2К
Индикация 1 Индикация 2
2К
1
2
3
Турникет ARGO
Жёлтый
Белый
I
I
R1 R2
0.5W
1.5K
