Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.7.13 CAME ZL80 .
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "прямое управление приводами"».
Блок управления ZL80 необходимо запрограммировать следующим образом: в меню FUNCTIONS
пункты “Dead man” и “Clos. dead man” установите в значение “ON”.
После этого обязательно убедитесь, что створки движутся только при замыкании клемм 2 и 3 или
2 и 4, и мгновенно останавливаются при размыкании клемм.
Остальные функции настраиваются согласно оригинальной инструкции на блок управления ZL80.

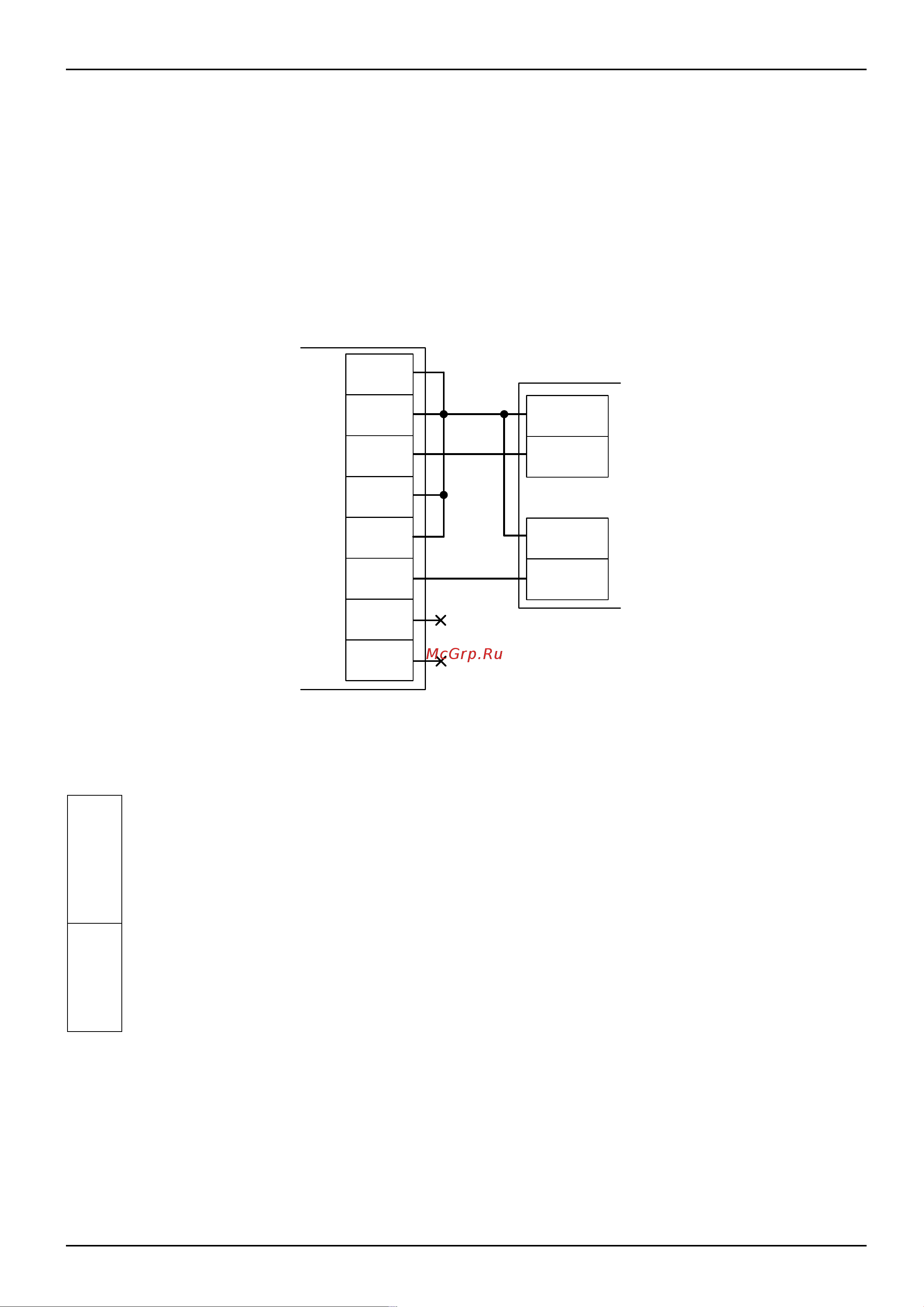

Рисунок 188. ZL80.
Остальные клеммы подключаются согласно оригинальной инструкции на блок управления ZL80.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
!
Запрещается использовать встроенный в привод радиоприёмник. Подача команд
управления в обход контроллера СКУД рано или поздно приведёт к повреждению
проезжающей машины. Для управления приводом с помощью радиобрелоков
следует использовать радиоприёмники с Wiegand интерфейсом, подключаемые к
контроллеру СКУД.
Перед запуском в работу точки доступа нужно произвести её обязательные настройки.
Для этого запускаем «Программу управления» — выбираем вкладку «Оборудование» — выделяем
необходимый контроллер в списке — нажимаем «Настройки» — выключаем опцию «Отображать
только базовые параметры». Далее осуществляем следующие настройки:
● В верхней области окна «Настройки» выбрать конфигурацию «Шлагбаум/ворота, логика
"прямое управление приводами"»
● «Время открытия/закрытия створок при прямом управлении» установить равным примерно 1,1
времени реального открывания (закрывания) ворот. Например, если они полностью открываются
стр. 290 из 400
СY
Клеммы
контроллера
Клеммы блока
управления ZL80
ОткрытьЗакрыть
2
3
СX
4
1
COM2
NO2
COM1
NO1
3p
7
