Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.24 Фантом F4LZ.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "открыть, закрыть, стоп"».
Блок управления «Цифра-1» необходимо настроить следующим образом:
● Установите перемычку X13 для отключения отсутствующего фотоэлемента.
● Снимите перемычку X11 («таймер») для отключения таймера автоматического закрывания.
● Снимите перемычку X10 для обработки внешней команды «Стоп».

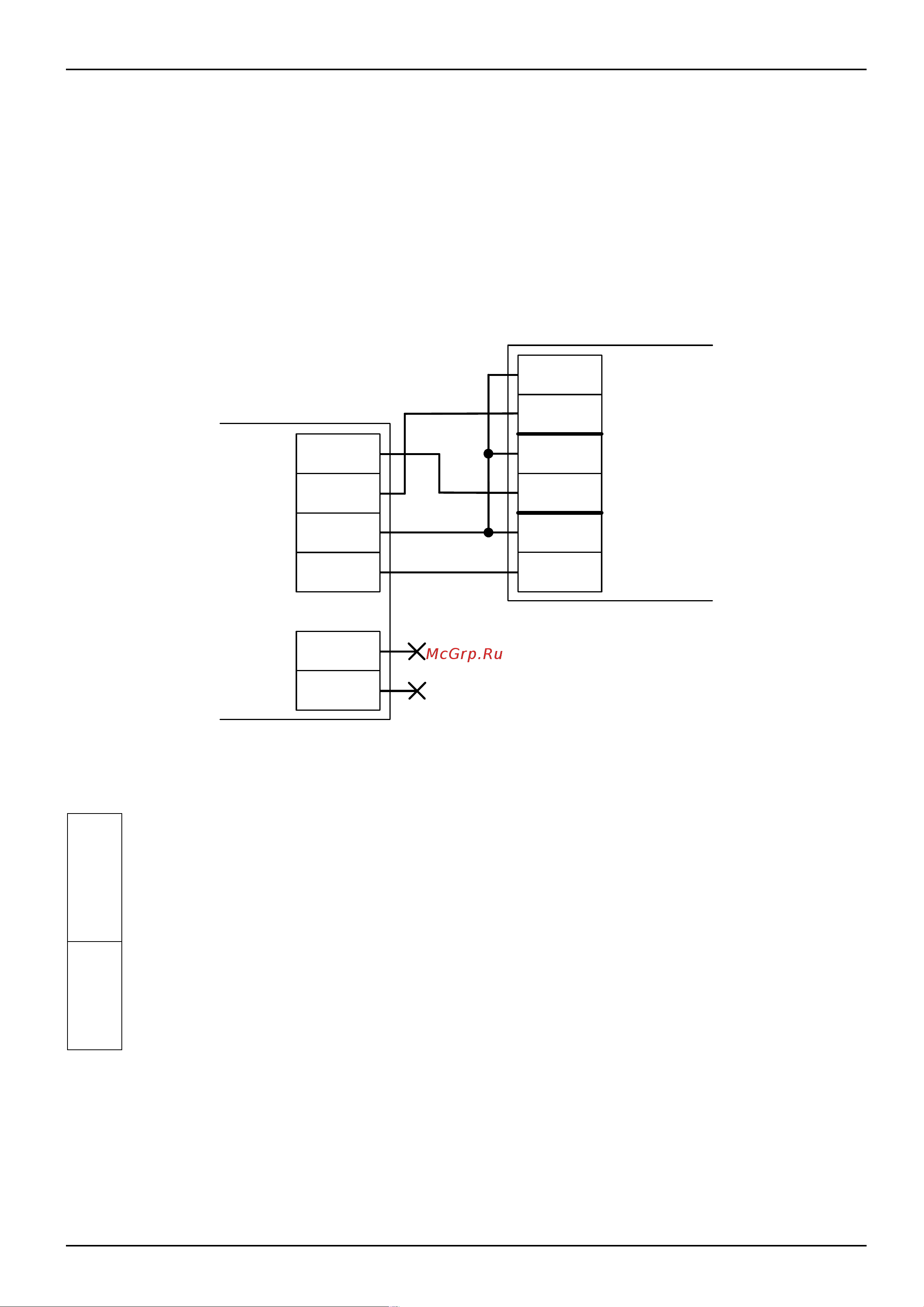

Рисунок 229. F4LZ.
Остальные клеммы блока подключаются согласно оригинальной инструкции на блок управления
«Цифра-1».
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
!
Запрещается использовать подключаемый напрямую к плате радиоприёмник.
Подача команд управления в обход контроллера СКУД рано или поздно приведёт к
повреждению проезжающей машины. Для управления приводом с помощью
радиобрелоков следует использовать радиоприёмники с Wiegand интерфейсом,
подключаемые к контроллеру СКУД.
стр. 374 из 400
NC1
COM2
NO2
COM3
Т
Клеммы
контроллера
Клеммы блока
управления
«Цифра-1»
Открыть
Стоп
Закрыть
СТ
COM1
КН
Т
З
X9
X12
NO3
О
