Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.18 Турникет RTS-112.
Контроллер для работы с турникетом RTS-112 должен быть переключён в режим потенциального
управления и работы с нормально разомкнутыми датчиками прохода по упрощённой схеме. Для
этого выберите на контроллере типовую конфигурацию «Турникет, потенциальное управление»
В программе «Клиент» необходимо выделить точку доступа на вкладке «Оборудование», нажать
«Настройки», выключить опцию «Отображать только базовые настройки» и включить опцию
«Запирать турникет по спаду сигнала датчика прохода».
Также необходимо установить состояние датчиков «нормально разомкнут». Для этого в настройках
контроллера установите функции:
Функция - «Линия датчика «Выход» прохода», Точка доступа 1, клемма D1 — нормально разомкнут.
Функция - «Линия датчика «Вход» прохода», Точка доступа 1, клемма D2 — нормально разомкнут.

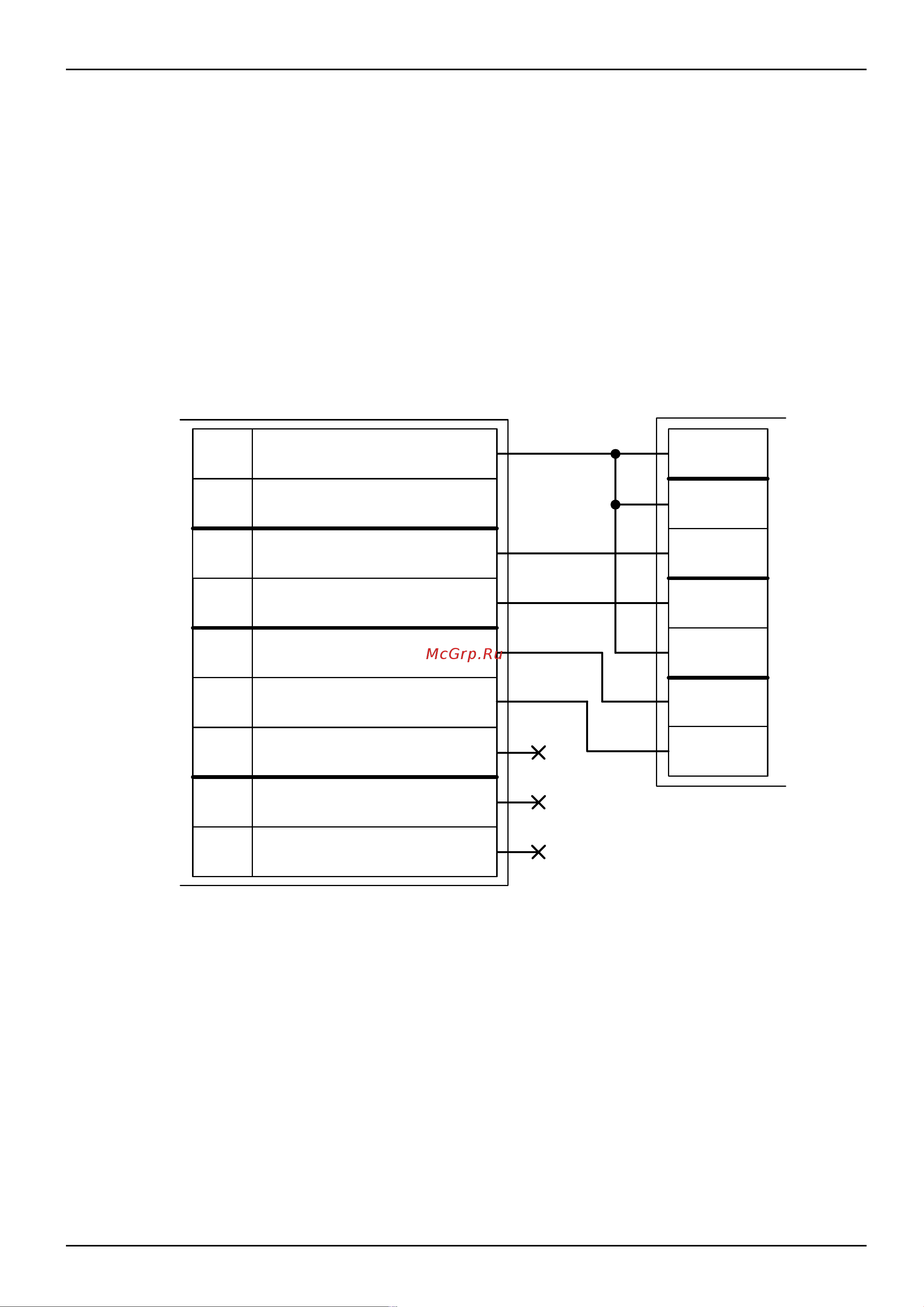

Рисунок 133. RTS-112.
стр. 202 из 400
NO1
COM1
GND
Клеммы ПУС-1
Клеммы
контроллера
1 ПИТАНИЕ +12В
1
D1
D2
XT5
NO2
COM2
ОБЩИЙ
XT2
XT4
XT3
РАЗРЕШИТЬ ВЫХОД
РАЗРЕШИТЬ ВХОД
СОСТОЯЛСЯ ВЫХОД
1 ПОПЫТКА НСД
СБРОС
КОНТРОЛЛЕРА
1 КОНТРОЛЬ СТВОРОК
СОСТОЯЛСЯ ВХОД
