Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.2.12 PERCo WHD-04.
Контроллер для работы с калиткой PERCo WHD-04 должен быть переключён в режим импульсного
управления и работы с нормально замкнутыми датчиками прохода по упрощённой схеме. Для этого
выберите на контроллере типовую конфигурацию «Турникет, импульсное управление»
В настройках контроллера в программе «Клиент» включите опцию «Учитывать особенность
турникета Пэрко». Для этого выделите точку доступа на вкладке «Оборудование», нажмите
«Настройки», выключите опцию «Отображать только базовые настройки», включите «Учитывать
особенность турникета Пэрко» и нажмите «ОК».

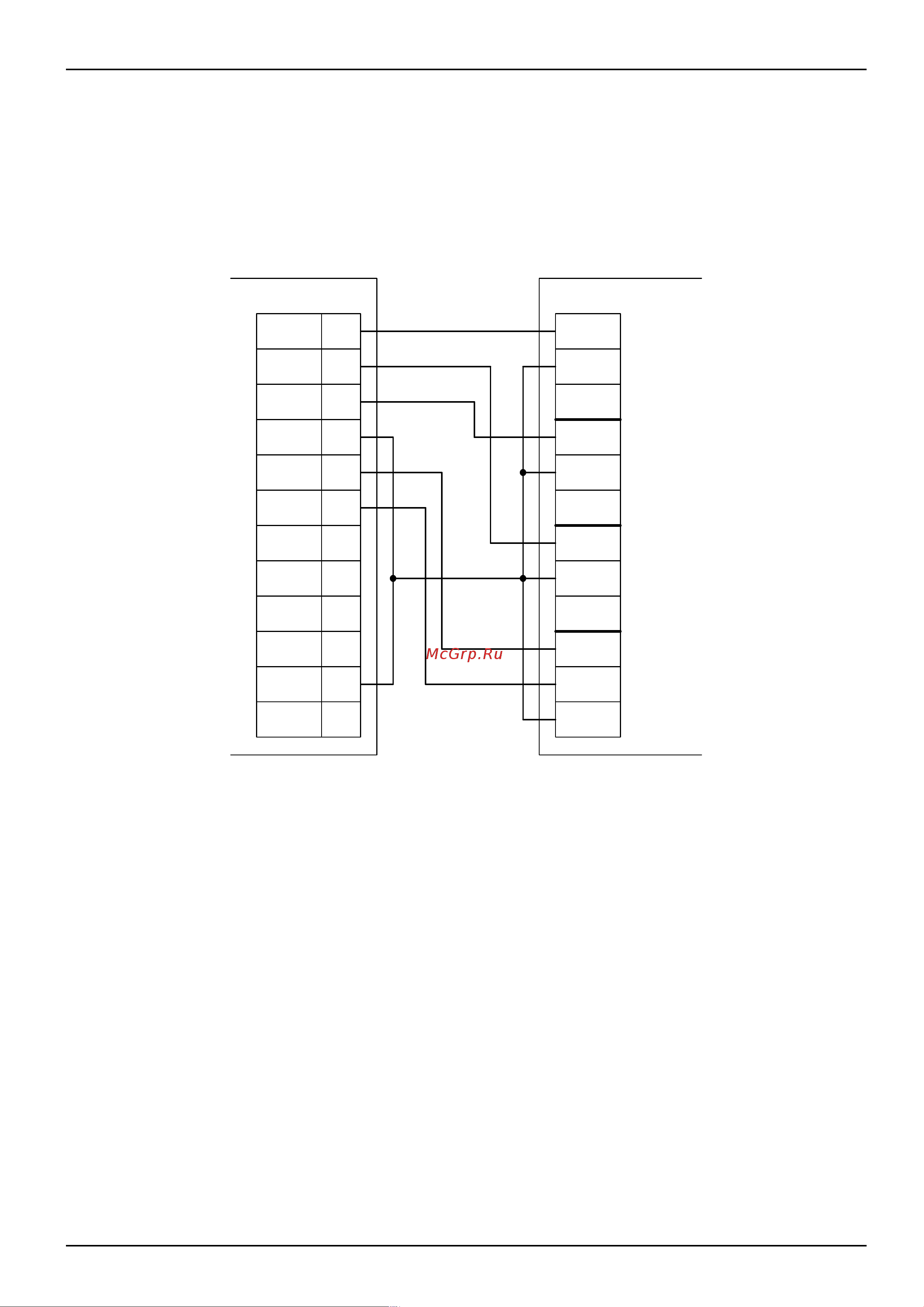

Рисунок 81. PERCo WHD-04.
Примечания:
● Для подключения пульта управления смотрите раздел «Пульт управления PERCo».
стр. 148 из 400
1
Разъем ACS
2
RIGHT
STOP
LEFT
GND
SENS L/
PASS L
SENS R/
PASS R
Pwr
failure
Plug-in
Pass
Sensor
Bat
failure
Auto/
SYS
Ground
3
5
6
7
8
10
11
12
13
15
Клеммы контроллера
NO
COM1
NC
NO
COM2
NC
D1
D2
GND
NO
COM3
NC
