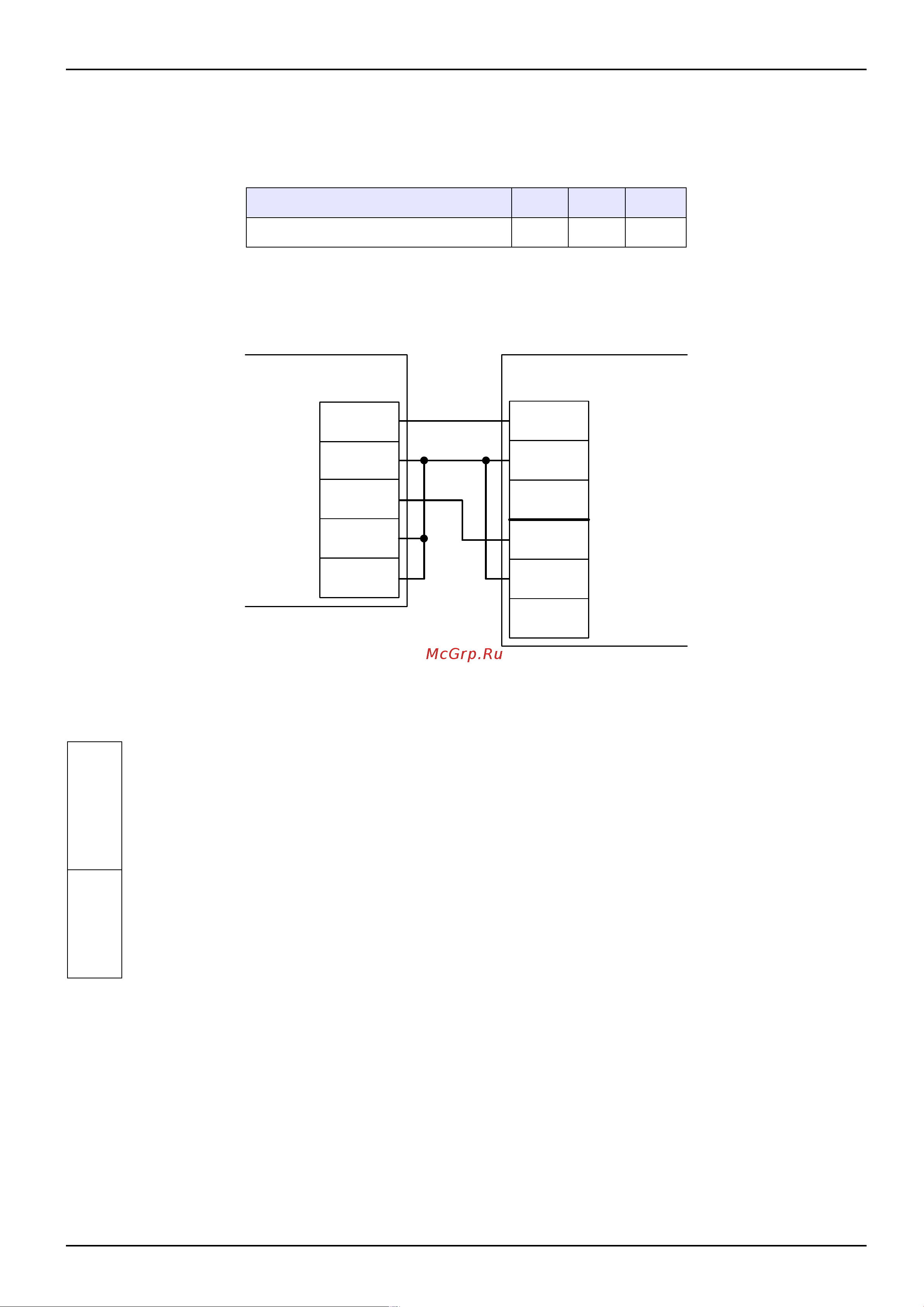

Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.16 Automatic Systems.
13.16.1 Automatic Systems BL12.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "открыть, закрыть, стоп"».
Номер переключателя: 1 2 3
Положение переключателя: X off off
Таблица 63. Установка микропереключателя платы блока управления BL12.
X - Знак «X» в поле «Положение переключателя» означает, что данный переключатель выполняет
функцию, не влияющую на работу СКУД, и его нужно выставить в необходимое положение
согласно оригинальной инструкции на блок управления BL12.
Рисунок 216. BL12.
Остальные клеммы блока (сеть, электродвигатель, концевые выключатели) подключаются
согласно оригинальной инструкции на блок управления BL12.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
!
Запрещается использовать встроенный в привод радиоприёмник. Подача команд
управления в обход контроллера СКУД рано или поздно приведёт к повреждению
проезжающей машины. Для управления приводом с помощью радиобрелоков
следует использовать радиоприёмники с Wiegand интерфейсом, подключаемые к
контроллеру СКУД.
Перед запуском в работу точки доступа нужно произвести её обязательные настройки.
Для этого запускаем «Программу управления» — выбираем вкладку «Оборудование» — выделяем
необходимый контроллер в списке — нажимаем «Настройки» — выключаем опцию «Отображать
только базовые параметры». Далее осуществляем следующие настройки:
● В верхней области окна «Настройки» выбрать конфигурацию «Шлагбаум/ворота, логика
"открыть, закрыть, стоп"».
● «Длительность импульса управления воротами» — установить в пределах 0,7...0,8 секунды.
После этого убедиться, что привод воспринимает все подаваемые на него контроллером
команды, не пропуская ни одну из них. При пропусках команд увеличьте длительность импульса.
● «Максимальное время открытия/закрытия створок» — установить равным примерно 1,1
стр. 348 из 400
Клеммы блока
управления BL12
Клеммы
контроллера
COM3
NC3
NO2
COM2
NC3
COM
G
K
NO3
DET
IR
