Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
10.8 PERCo-IC03.
Для подключения картоприёмника PERCo-IC03 требуется соединить клеммы контроллера с
клеммами картоприёмника и установленного в него считывателя.

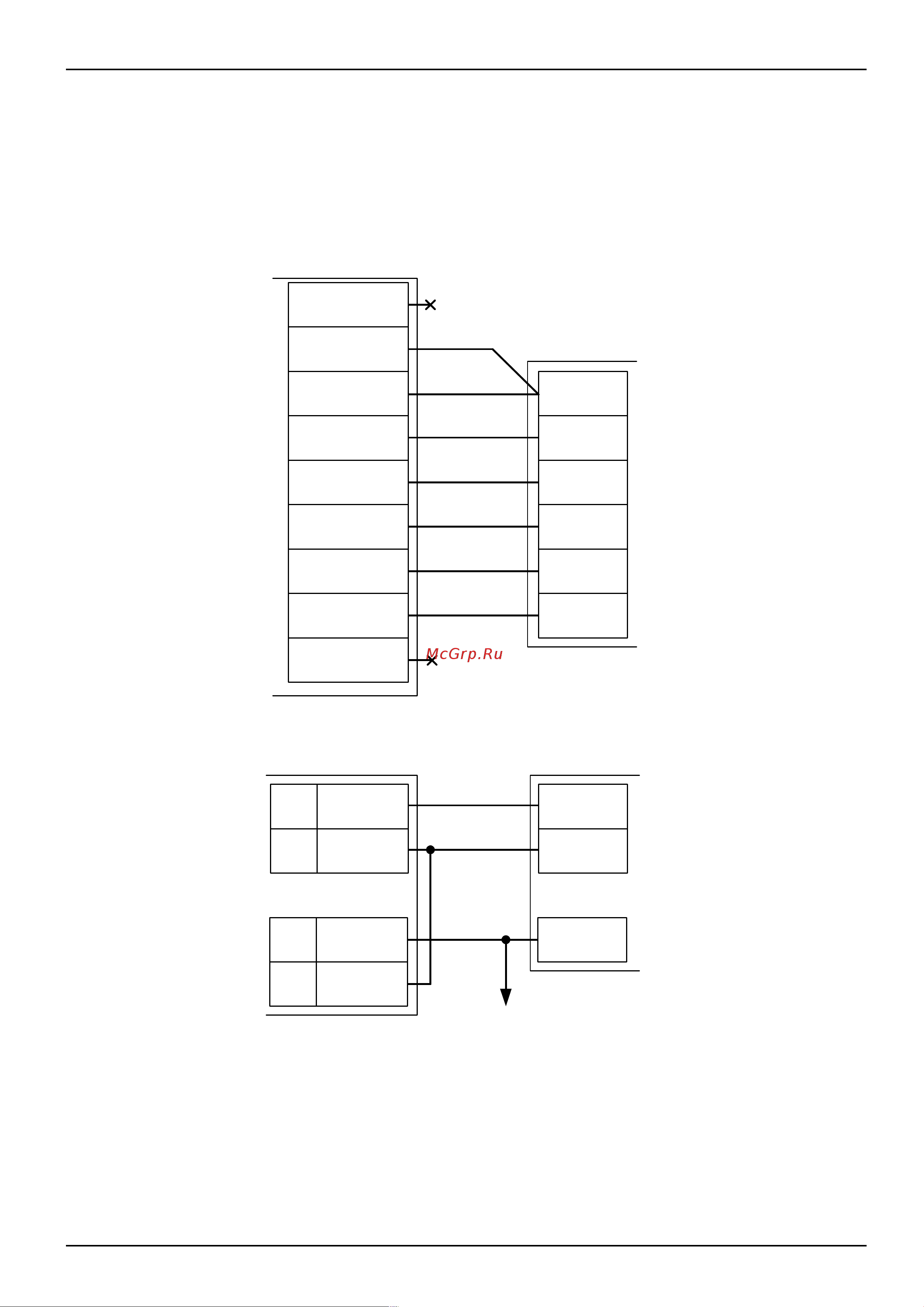

Рисунок 52. Пример подключения PERCo-IC03.
Для переключения считывателя в режим управления индикацией по двум линиям нужно перекусить
кусачками перемычку «single-double» из красного провода, расположенную на тыльной стороне
платы считывателя.
Настройки точки доступа:
В программе «Клиент» выделите на вкладке «Оборудование» нужный нам контроллер в списке,
стр. 106 из 400
2
Клеммы
считывателя
картоприемника
PERCo-IC03
Изъять
карту
1
GND
O1
GND
PORT 3
3
Карта
изъята
1
COM
D3
Клеммы
картоприемника
PERCo-IC03
XT1
XT2
Клеммы
контроллера
Клеммы
контроллера
+VR
DATA0
DATA1
GND
LED1
LED2
чёрный
красный
зелёный
белый
коричневый
жёлтый
синий
экран
оранжевый
К кнопке «Выход» пульта
ручного управления турникетом
