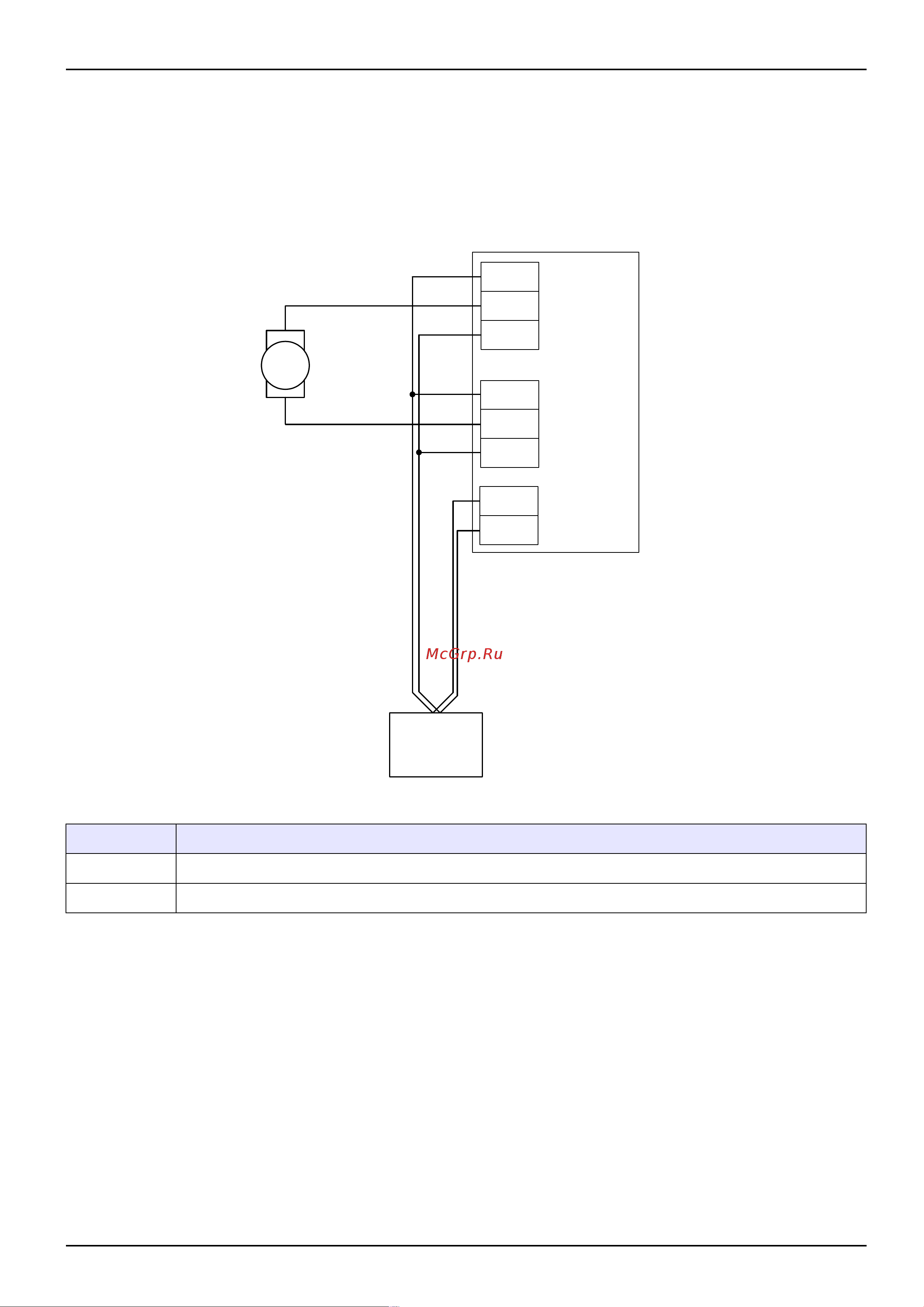

![Sigur E500U [76/399] Электромоторные замки](/views2/1892983/page76/bg4c.png)
Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
9.1.4 Электромоторные замки.
Для подключения электромоторных замков выберите конфигурацию «Две двери, импульсное
управление».
Контроллер позволяет управлять любыми типами электромоторных замков без дополнительного
блока управления.
Рисунок 34. Пример подключения электромеханического замка для первой двери.
Реле Использование
K1 и K2 Первая дверь
K3 и K4 Вторая дверь
Таблица
17
. Использование реле контроллера по умолчанию для электромоторных замков
Перед запуском в работу точки доступа, обслуживающей электромоторный замок без встроенного
блока управления, нужно произвести её обязательные настройки.
Для этого запустите программу «Клиент», выберите вкладку «Оборудование», выделите
необходимый контроллер в списке, нажмите «Настройки», выключите опцию «Отображать только
базовые параметры». Далее произведите следующие настройки:
● «Длительность импульса управления замком» — установите значение, обеспечивающее
гарантированное отпирание и запирание конкретного экземпляра замка. Это время для
подобных замков может составлять несколько секунд. Например, можно начать с 4 секунд. Если
замок открывается/закрывается не полностью — увеличить его. Если цикл
открывания/закрывания завершается быстрее – уменьшите время, оставив небольшой запас.
● «Запирать электромагнитный замок» – «после закрытия двери».
