Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.13 O&O LOG-BT.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "прямое управление приводами"».
Микропереключатель выбора функций на плате блока управления LOG-BT необходимо установить
в положение, описанное в следующей таблице.
Таблица 61. Установка микропереключателя выбора функций платы блока управления LOG-BT.
Номер переключателя: 1 2 3 4 5 6 7 8
Положение
переключателя:
off off off off off X X X
Знак «X» в поле «Положение переключателя» означает, что данный переключатель выполняет
функцию, не влияющую на работу СКУД, и его нужно выставить в необходимое положение
согласно оригинальной инструкции на блок управления LOG-BT.

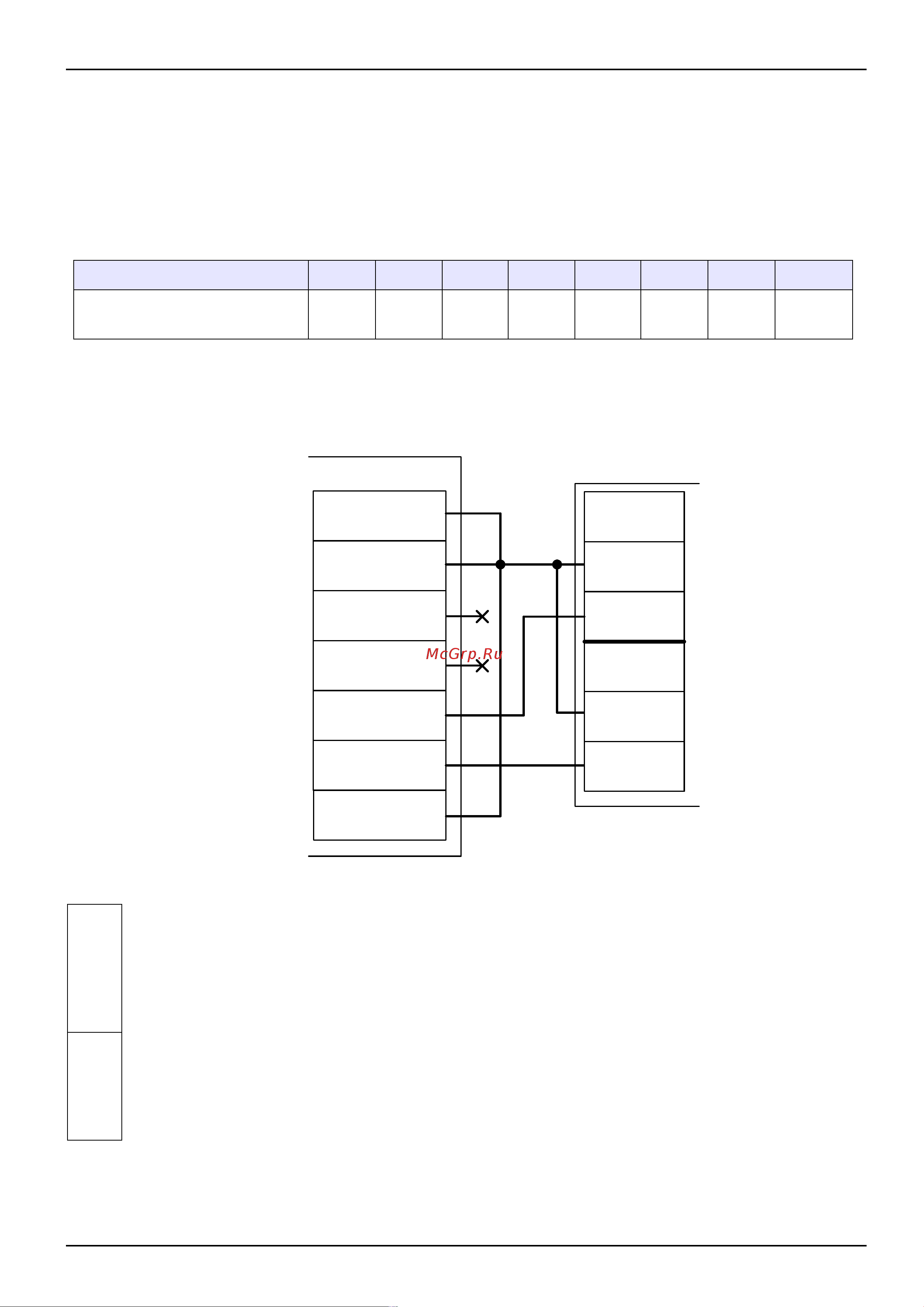

Рисунок 208. LOG-BT.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
!
Запрещается использовать встроенный в привод радиоприёмник. Подача команд
управления в обход контроллера СКУД рано или поздно приведёт к повреждению
проезжающей машины. Для управления приводом с помощью радиобрелоков
следует использовать радиоприёмники с Wiegand интерфейсом, подключаемые к
контроллеру СКУД.
стр. 332 из 400
STOP
APRI
CHIUDI
Клеммы
контроллера
Клеммы блока
управления LOG-BT
FTC
NC2
COM2
NO2
NC1
COM1
NO1
COM
M2
START
AP.PE D
