Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
10.7 ARGO CR-04.
!
Настоятельно рекомендуется воздержаться от использования данных КП в силу их
низкого качества.
Для подключения картоприёмника ARGO CR-04 требуется соединить клеммы контроллера с
клеммами картоприёмника и произвести программные настройки.

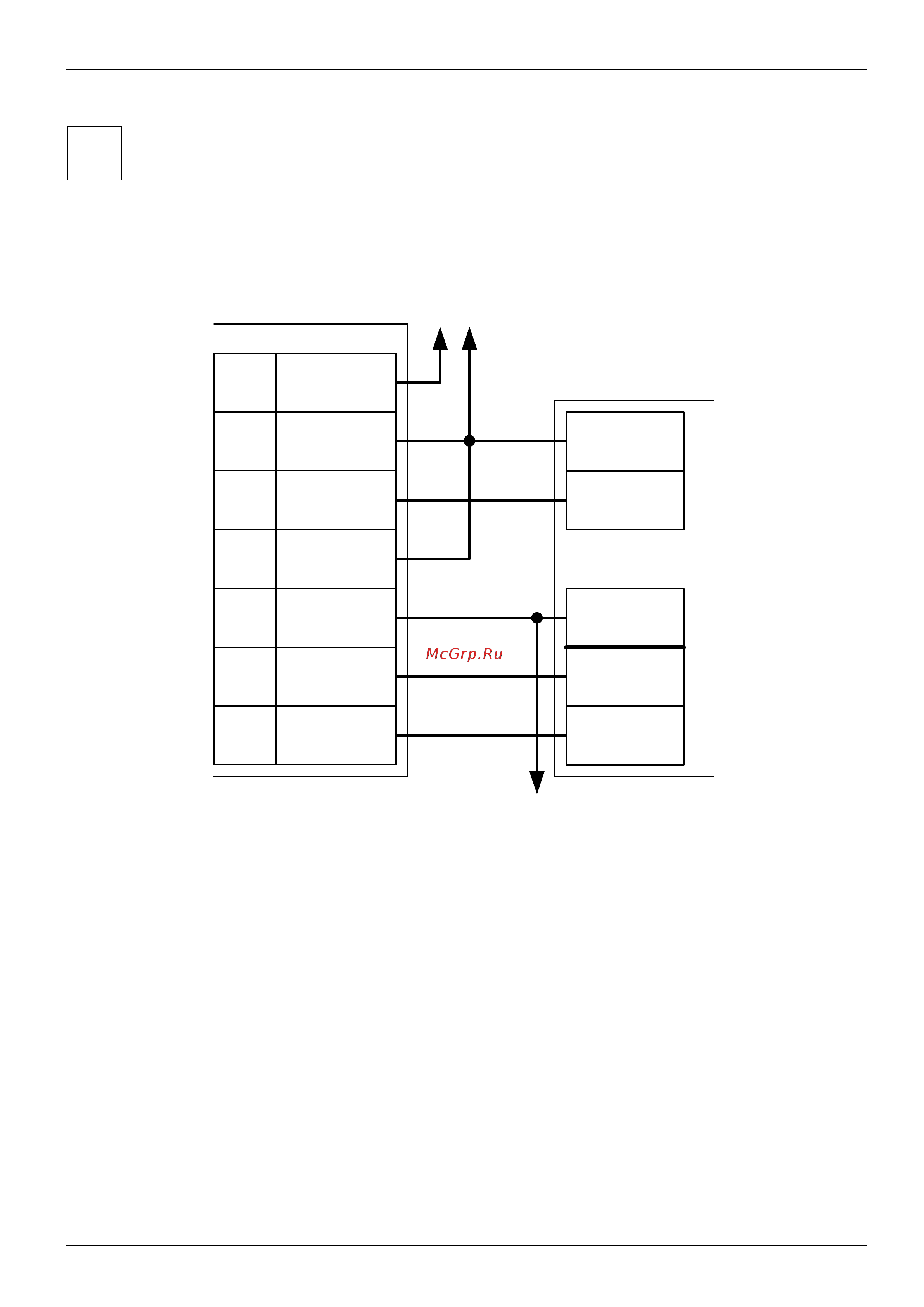

Рисунок 51. Пример подключения ARGO CR-04 в направлении «выход».
Настройки точки доступа:
В программе «Клиент» выделите на вкладке «Оборудование» нужный нам контроллер в списке,
нажмите кнопку «Настройки», выключите «Отображать только базовые параметры»:
● Устанавливаем значение параметра «Время ожидания санкции оператора на доступ» равным
примерно 5 секундам – после считывания кода карточки посетителя контроллер будет ожидать
от картоприёмника подтверждения изъятия карты в течение этого времени.
Также добавьте следующие функции:
● Функция - «Линия запроса санкции оператора при разрешённом доступе», клемма - «O1,
нормально неактивен».
● «Порт считывателя на выход - дополнительный», Номер порта - «(номер, к которому
подключён считыватель картоприёмника)».
Нажимаем «ОК».
Настройки режимов:
стр. 104 из 400
Клеммы
контроллера
Клеммы
картоприемника
ARGO CR-04
PORT 3
O1
GND
DATA0
DATA1
DATA0
DATA1
X1
7
6
2
1
4
СКД3
5
К блоку питания
С
НО
12V
GND
D3
К пульту управления
туникетом
