Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
7.7 Конфигурация 7: «Турникет, импульсное управление».
В программе «Клиент» на вкладке «Оборудование» выделите в списке контроллер, нажмите
кнопку «Настройки» и в верхней части экрана «Конфигурация» выберите «Турникет, импульсное
управление».
К контроллеру подключается один турникет с импульсным режимом управления.
При разрешении контроллером прохода кратковременно активируется линия, отвечающая за вход
(реле 2) или выход (реле 1). По окончании времени ожидания прохода или при его совершении
активируется линия «Стоп» (реле 3), закрывая турникет. Длительность импульсов включения реле в
импульсном режиме управления настраивается, по умолчанию равна 200 мс.
В типовой конфигурации используется «Упрощённая схема» обработки датчиков, то есть две
линии, на которые контроллер турникета выдаёт импульсные сигналы уведомления о проходе в ту
или иную сторону (большинство моделей турникетов).
К контроллеру подключаются:
● Турникет
● Пульт управления
● Считыватель на вход
● Считыватель на выход

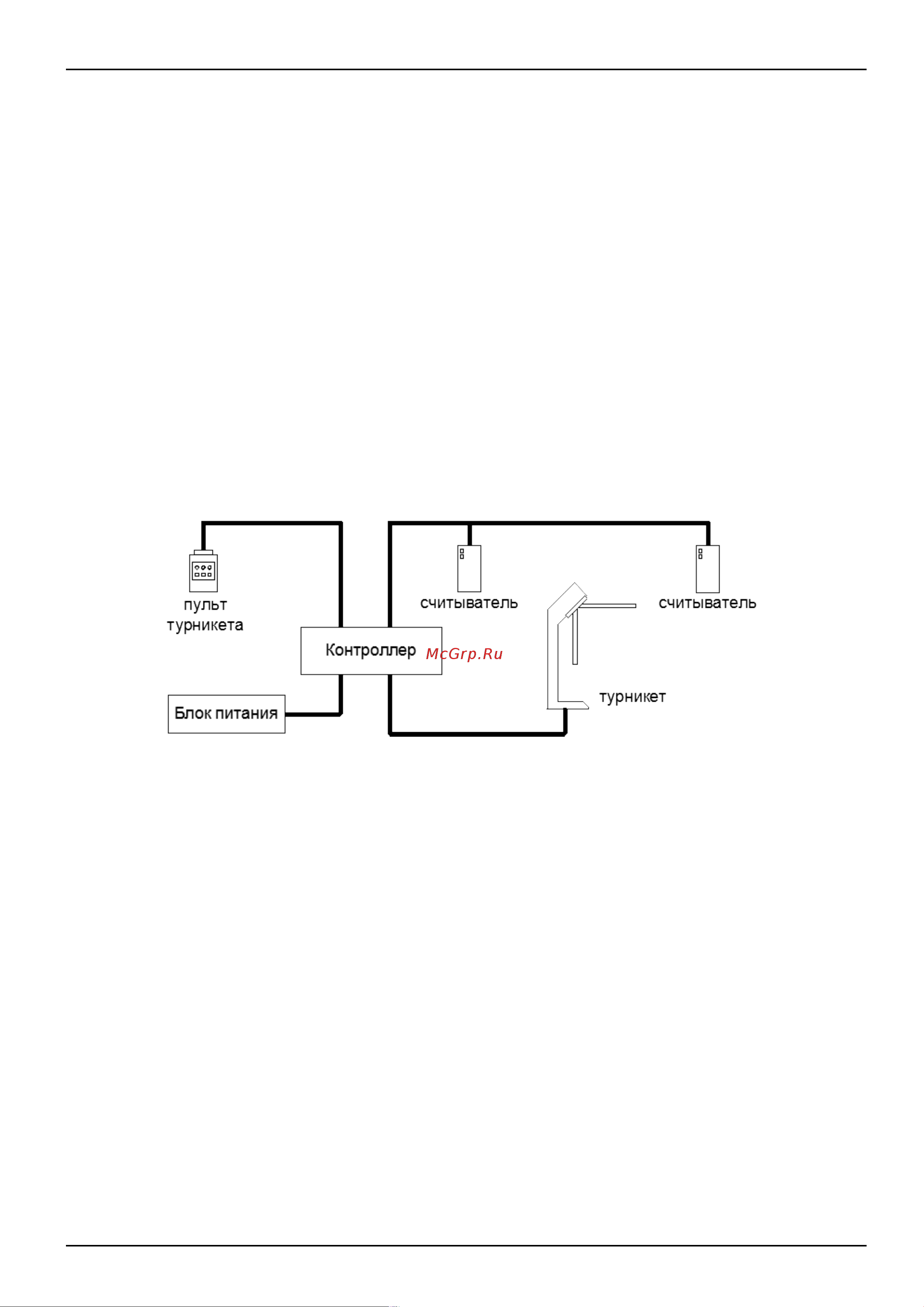

Рисунок 26. Пример подключения оборудования в конфигурации «Турникет, импульсное управление».
При необходимости настройки типовой конфигурации можно изменить в программе «Клиент» на
вкладке «Оборудование».
стр. 47 из 400
