Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.9 GENIUS.
13.9.1 GENIUS A453.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "открыть, закрыть, стоп"».
Микропереключатель выбора режимов работы на плате блока управления A453 необходимо
установить в положение, описанное в следующей таблице.
Номер переключателя: 1 2 3 4
Положение переключателя:
ON off off off
Таблица 59. Установка микропереключателя выбора режимов работы блока управления A453.
Остальные клеммы блока подключаются согласно оригинальной инструкции на блок управления
A453.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
!
Запрещается использовать встроенный в привод радиоприёмник. Подача команд
управления в обход контроллера СКУД рано или поздно приведёт к повреждению
проезжающей машины. Для управления приводом с помощью радиобрелоков
следует использовать радиоприёмники с Wiegand интерфейсом, подключаемые к
контроллеру СКУД.
стр. 315 из 400

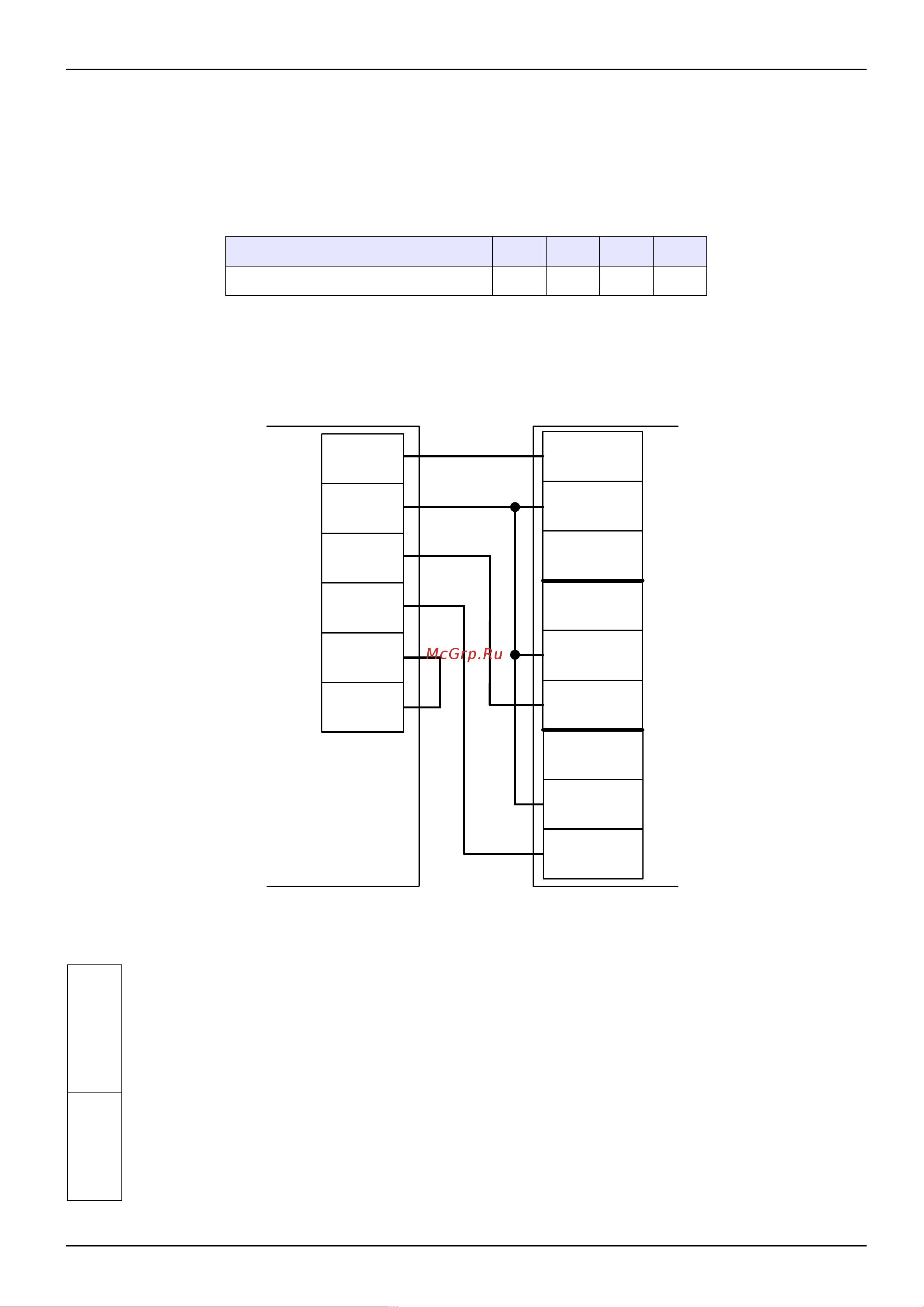

Рисунок 200. A453.
NC1
COM1
NO1
NC2
COM2
NO2
Клеммы
контроллера
Клеммы блока
управления A453
NC3
COM3
NO3
7
6
5
C
8
11
