Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.2.15.4 Подключение блока управления PERCo-WMD-06, новый вариант.
(на проверке)
Контроллер для работы с калиткой PERCo-WMD-06 должен быть переключён в режим «Две двери,
потенциальное управления». Для этого выберите на контроллере типовую конфигурацию «Две
двери, потенциальное управления».
При задействовании линии экстренной разблокировки калитки по схеме ниже необходимо в явном
виде это указать в настройках контроллера в программе «Клиент». Для этого выделите точку
доступа на вкладке «Оборудование», нажмите «Настройки», выключите опцию «Отображать только
базовые настройки», на вкладке «Точка доступа 1» функцию «Управляющая линия блокировки»
выставьте в значение «Не выбран», а для функции «Линия индикации факта разблокировки»
выберите «K1» - «Нормально не активен» и нажмите «ОК»

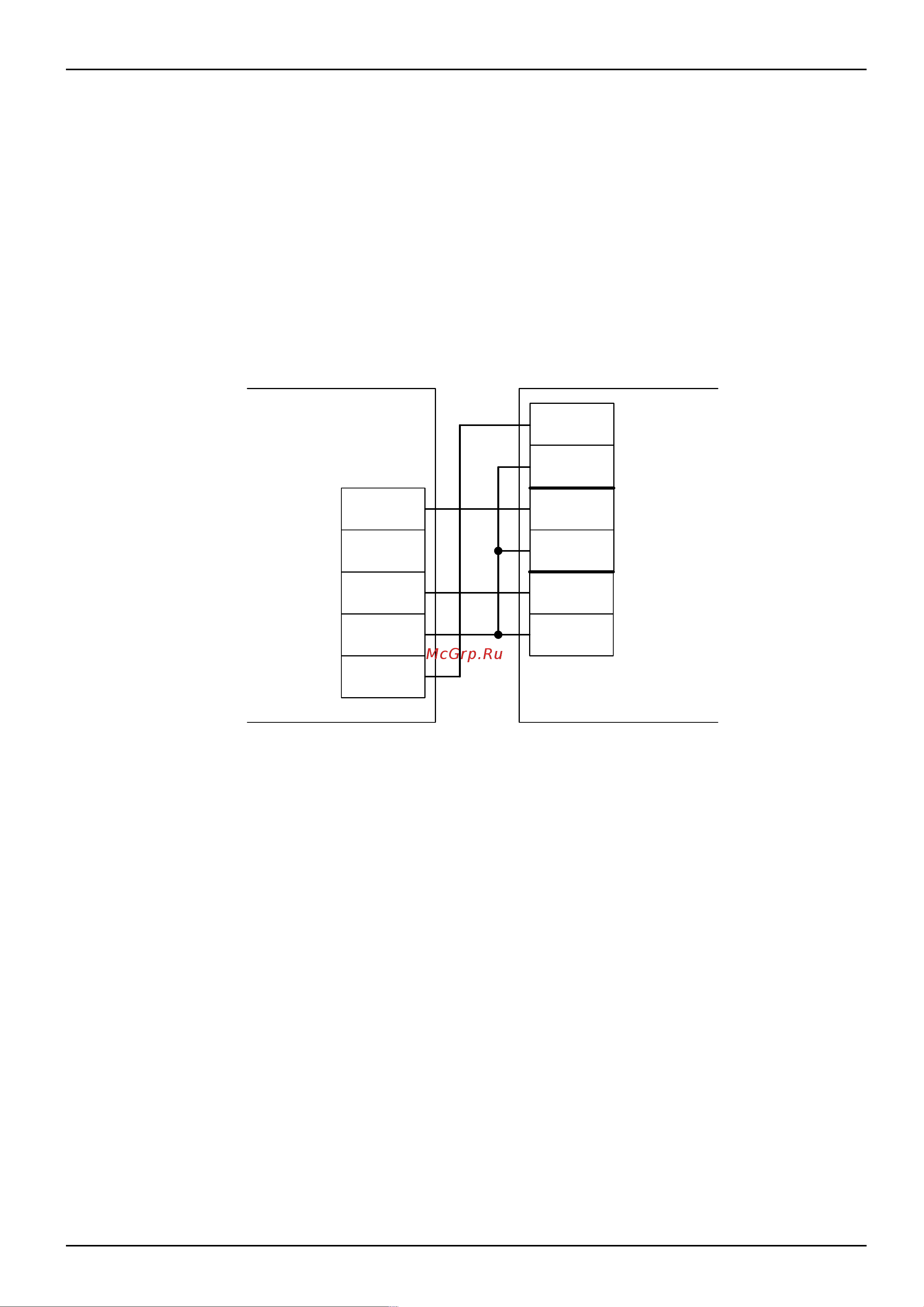

Рисунок 85.
PERCo-WMD-06, новый вариант.
На плате управления калитки перемычка Ipm/Pot должна быть установлена для работы калитки в
режиме потенциального управления (пока подаётся управляющий сигнал от реле — створка
калитки удерживается в открытом положении).
Перемычкой FireAlarmDir на плате управления калитки выберите направление открытия створки
калитки при задействовании линии «FireAlarm».
На плате управления калитки присутствуют так же контакты PASS A, PASS B - нормально
разомкнутые контакты, при открытии створки калитки в соответствующую сторону один из них
замыкается и возвращается в исходное состояние только вместе с физическим закрытием створки.
стр. 152 из 400
Unlock A
Stop
Unlock B
GND
NO2
COM2
NO4
COM4
Клеммы блока управления
PERCo-WMD-06
Клеммы
контроллера
NC1
COM1
Fire
Alarm
