Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.5 Турникеты и электромеханические калитки «Ростов–Дон».
Для работы с турникетами и калитками Ростов–Дон, использующими новую электронику,
контроллер должен быть переключён в режим потенциального управления, работы с датчиками
прохода по упрощённой схеме и нормально–замкнутым состоянием датчиков прохода. Для этого
выберите на контроллере типовую конфигурацию «Турникет, потенциальное управление»

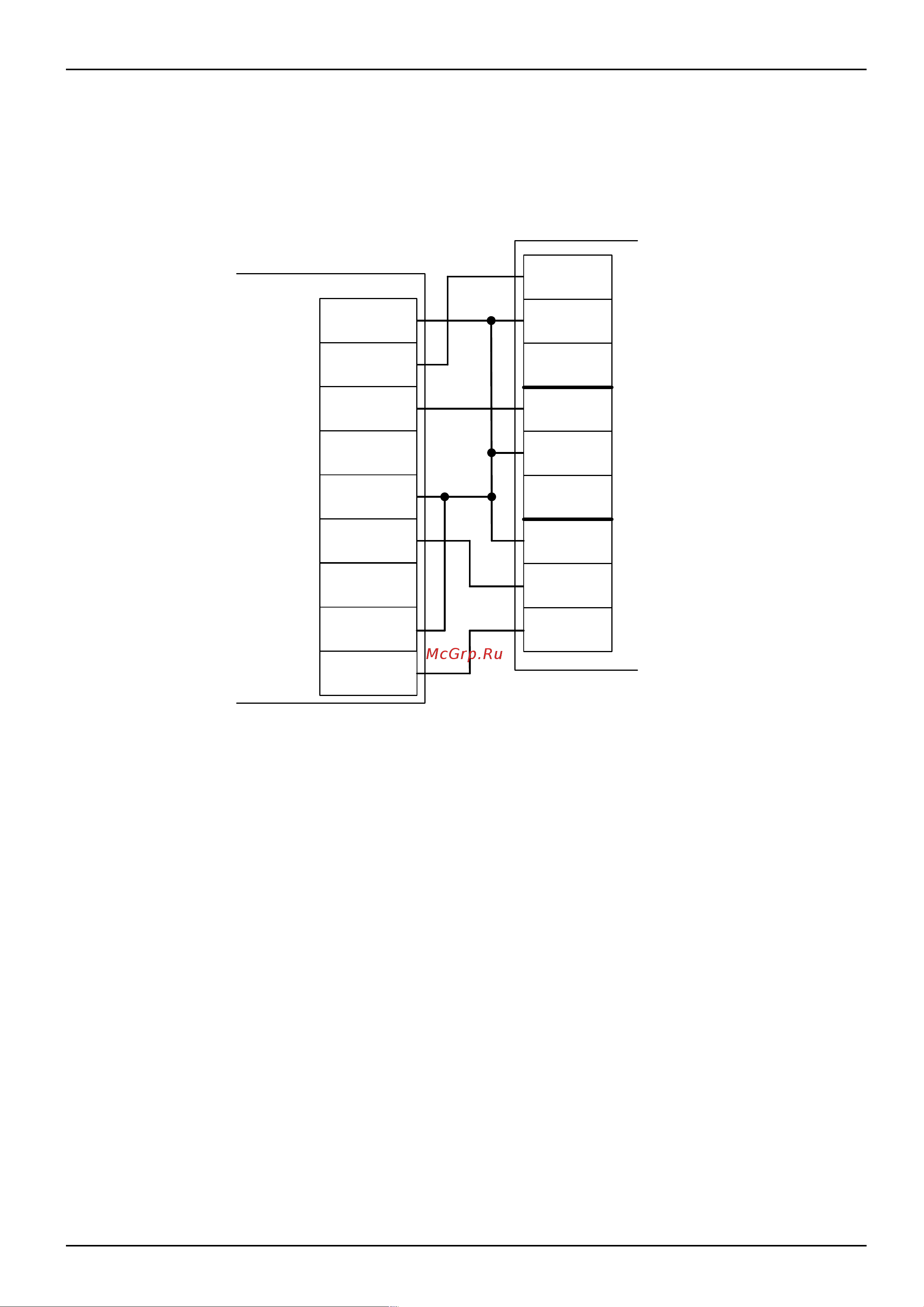

Рисунок 102. Турникеты и калитки «Ростов–Дон», новая электроника, вариант №1.
стр. 169 из 400
Клеммы контроллера
Клеммы контроллера
«Ростов-Дон»
СКУД1
СКУД2
Ф1 н.откр
Общий
Ф1 общ.
Ф1 н.закр
D1
GND
NO
COM1
NC
NO
COM2
NC
D2
Ф2 н.откр
Ф2 общ.
Ф2 н.закр
