Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.8.5 BFT THALIA.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "прямое управление приводами"».
Блок управления THALIA необходимо запрограммировать следующим образом: в таблице
программирования ”B” - Логика – LoGIc найти пункт меню hold-to-run (Присутствие оператора) и
установить его в значение 1 («Включён»).
После этого обязательно убедитесь, что створки движутся только при замыкании клемм 61 или 62
с клеммой 60 и мгновенно останавливаются при размыкании клемм.
Остальные функции настраиваются согласно оригинальной инструкции на блок управления
THALIA.

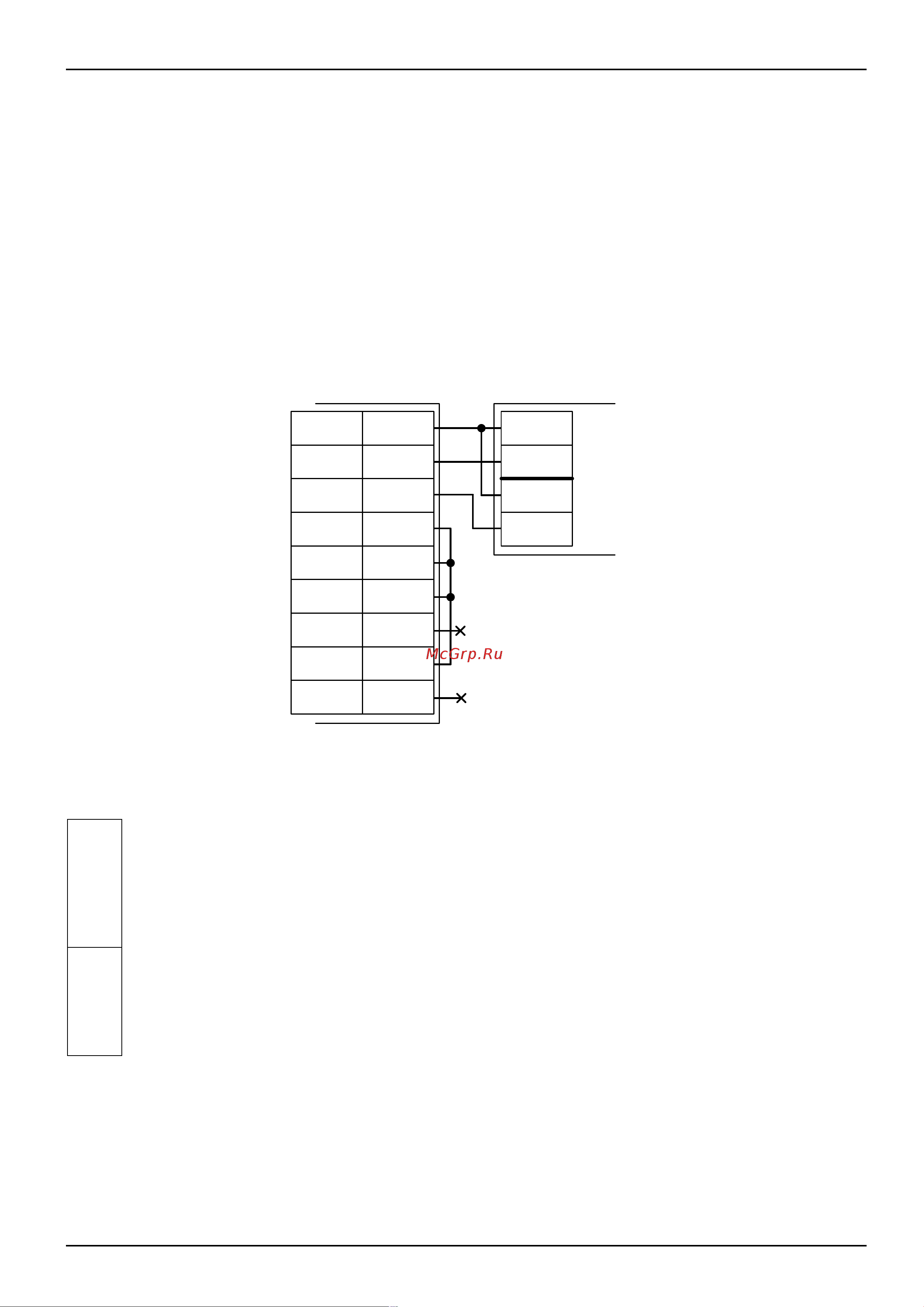

Рисунок 197. THALIA.
Остальные клеммы блока (сеть, электродвигатель, концевые выключатели) подключаются
согласно оригинальной инструкции на блок управления THALIA.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
!
Запрещается использовать встроенный в привод радиоприёмник. Подача команд
управления в обход контроллера СКУД рано или поздно приведёт к повреждению
проезжающей машины. Для управления приводом с помощью радиобрелоков
следует использовать радиоприёмники с Wiegand интерфейсом, подключаемые к
контроллеру СКУД.
Перед запуском в работу точки доступа, обслуживающей ворота с блоком управления THALIA,
нужно произвести её обязательные настройки.
Для этого запускаем «Программу управления» — выбираем вкладку «Оборудование» — выделяем
необходимый контроллер в списке — нажимаем «Настройки» — выключаем опцию «Отображать
только базовые параметры». Далее осуществляем следующие настройки:
● В верхней области окна «Настройки» выбрать конфигурацию «Шлагбаум/ворота, логика
"прямое управление приводами"».
стр. 309 из 400
COM2
NO2
NO1
COM1
60
61
62
Клеммы
контроллера
Клеммы блока
управления
THALIA
70
OPEN
CLOSE
IC1
IC2
COM
COM
STOP
SAFE1
FAULT1
SAFE2
FAULT2
71
72
73
74
75
