Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.22 Пульт управления «Спрут-01».
Пульт управления турникета и сам турникет «Спрут-01» имеют конструкцию, частично не
совместимую с контроллером (нельзя отключить встроенный таймер ожидания прохода, кнопки
группового прохода пульта отдельные и имеют фиксацию в нажатом положении). Это накладывает
определённые ограничения на функционирование данных турникетов в составе СКУД.
Первый вариант подключения.
При данном варианте подключения пульта разовые проходы, разрешённые с пульта, корректно
регистрируются системой. Также возможно ручное разрешение группового прохода в одном или
обоих направлениях, но при групповом проходе СКУД будет фиксировать взломы точки доступа.

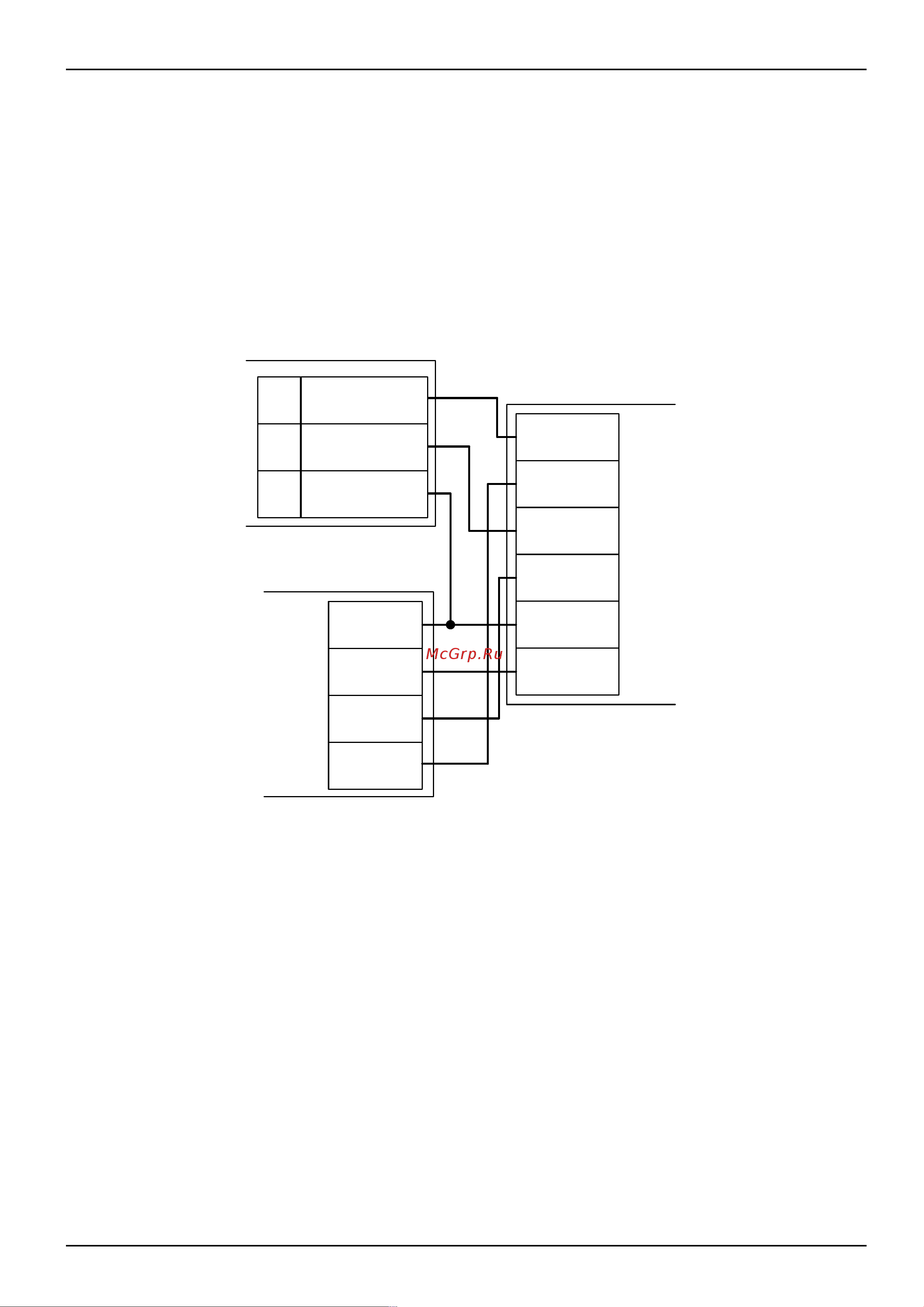

Рисунок 139. Первый вариант подключения пульта управления «Спрут-01».
Второй вариант подключения.
Пульт подключается напрямую к турникету согласно инструкции на турникет. При этом сохраняется
вся функциональность пульта ручного управления. Но при проходах, разрешённых с пульта, СКУД
будет регистрировать взломы точки доступа.
стр. 210 из 400
Зеленый
Красный
Желтый
Синий
Черный
Белый
Пульт управления
турникета Спрут-01
Клеммы турникета
Спрут-01
Клеммы контроллера
D3
D4
GND
Жёлтый4
Зелёный6
Чёрный2
D5
