Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.7.10 CAME ZL56.
Полноценное управление приводом V700E (раздельное открывание и закрывание, настройка всех
временных интервалов из интерфейса СКУД, открытие на любой промежуток времени оператором
вручную, автоматическое открытие при пожаре и т.д.) с помощью любой внешней логики
невозможно ввиду перечисленных ниже причин:
а.) Нет раздельных входов "Открыть" и "Закрыть".
б.) Нет внешних датчиков конечных положений створки (только встроенный энкодер) и клемма "7"
платы управления имеет неизменную логику "Открыть-Стоп-Закрыть-Стоп" вместо "Открыть-
Закрыть".
Для подключения к приводу с блоком управления ZL56 необходимо перевести контроллер в режим
обслуживания дверей с импульсным управлением замками.
В этом случае автоматическое закрывание и безопасность проезда с помощью фотодатчика
обеспечивает привод ворот. Контроллер Sigur работает в режиме импульсного управления дверью:
фиксирует факты доступа сразу же при считывании идентификатора, не контролирует
безопасность проезда и не может повлиять на временные параметры привода.
Возможна остановка ворот в промежуточном положении при повторном считывании
идентификатора (например, если человек, не дождавшись полного открытия, поднесёт карточку к
считывателю ещё раз).
Подключение блока управления CAME ZL56 к контроллеру можно осуществить на основе типовой
конфигурации контроллера «Две двери, импульсное управление».

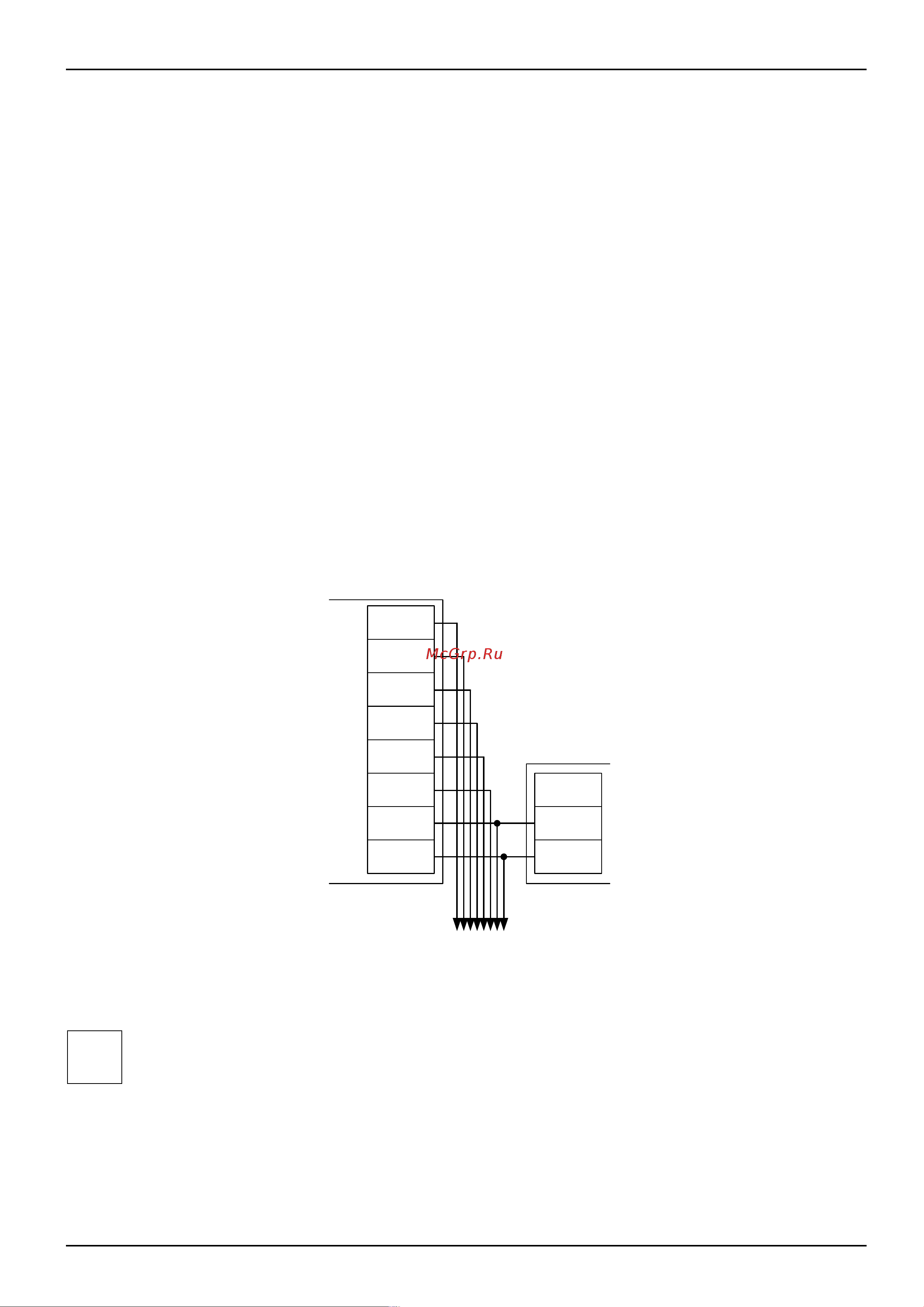

Рисунок 185. ZL56.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к приводу ворот.
Перед запуском в работу точки доступа нужно произвести её обязательные настройки.
Для этого запускаем «Программу управления» — выбираем вкладку «Оборудование» — выделяем
необходимый контроллер в списке — нажимаем «Настройки» — выключаем опцию «Отображать
только базовые параметры». Далее осуществляем следующие настройки:
● В верхней области окна «Настройки» выбрать конфигурацию «Две двери, импульсное
управление»
стр. 286 из 400
Клеммы
контроллера
Клеммы блока
управления ZL56
NC2
COM2
NO2
C1
2
7
3P
1
E
11
10
Подключить согласно
инструкции на блок
управления ZL56
