Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
6.4.3 RS485.
Линия связи RS485 представляет собой промышленную сеть с топологией типа «шина», т.е.
соединение всех устройств, объединяемых данной линией, производится последовательно, одно за
другим.
Электрические характеристики интерфейса RS485 позволяют при соблюдении правил монтажа
создавать сегменты линии связи до 1200 метров.
Линия связи прокладывается кабелем типа UTP 5 категории, либо специальными кабелями.
Например, для внутренней проводки - КИПЭВ, КИПвЭВ, для наружной — КИПЭП, КИПвЭП.
Допускается использование свободных линий связи, проложенных на объекте, выполненных
кабелем не ниже третьей категории (ЛВС, телефония). Не допускается прокладка линии связи
рядом с силовыми кабелями переменного тока и кабелями управления мощными устройствами.
На конечном в линии контроллере должна быть установлена перемычка «RT» (включение
терминатора линии).
Линия связи подключается к клеммам «A» (первый провод витой пары), «B» (второй провод витой
пары) и «COM» (общий), защитное заземление подключается к клемме «PG». В качестве провода
«COM» должен использоваться любой свободный провод в кабеле, кроме экрана.

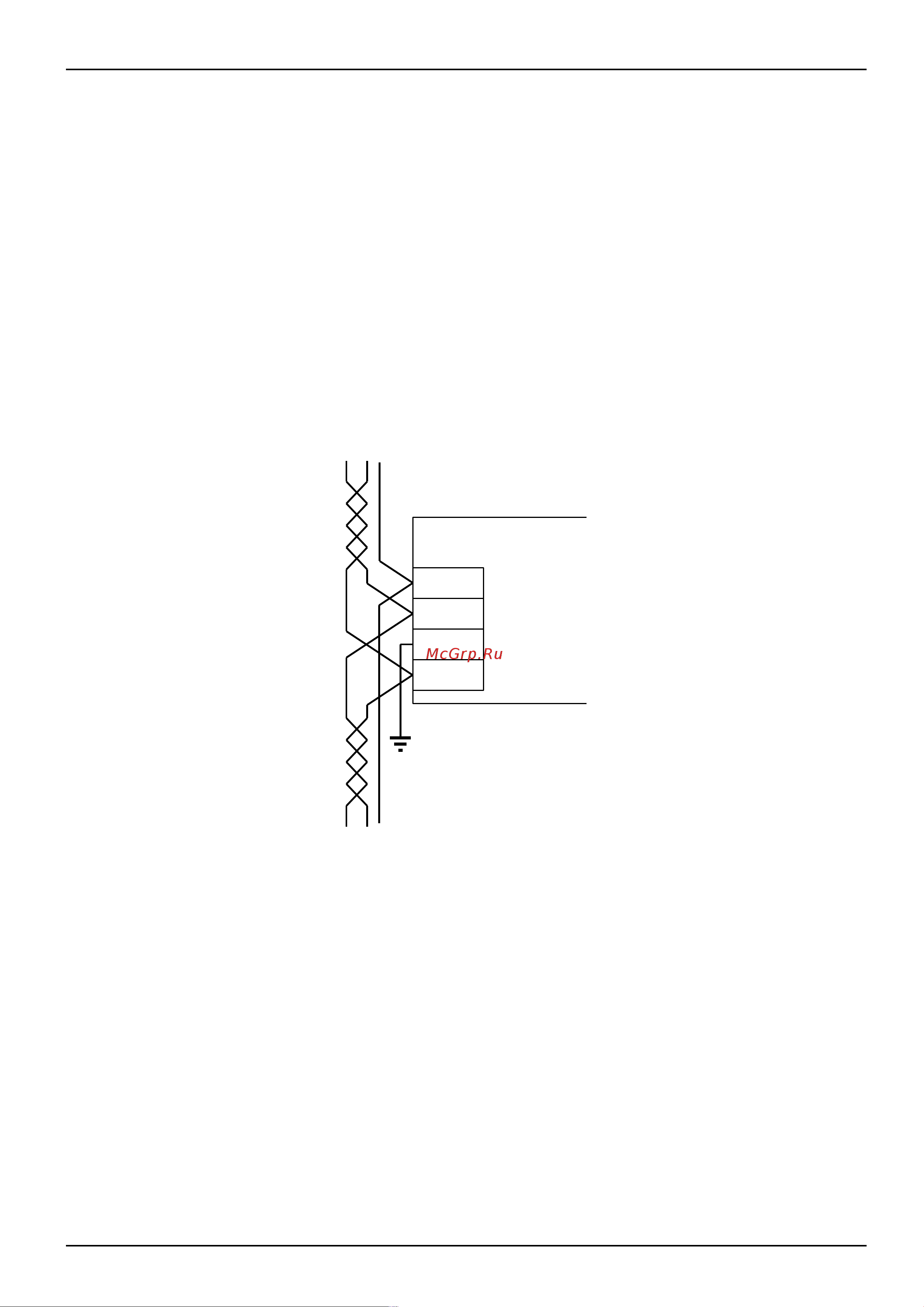

Рисунок 10. Подключение линии связи RS485 к контроллеру, не являющемуся конечным в линии.
При подключении необходимо соблюдать однозначное соответствие проводов «А» и «В» линии
связи на всех контроллерах и преобразователях, подключённых к этой линии. Все клеммы «А»
должны соединяться одним проводом витой пары, все клеммы «B» – вторым проводом той же
пары.
стр. 25 из 400
Блок клемм RS485
A
B
COM
PG
